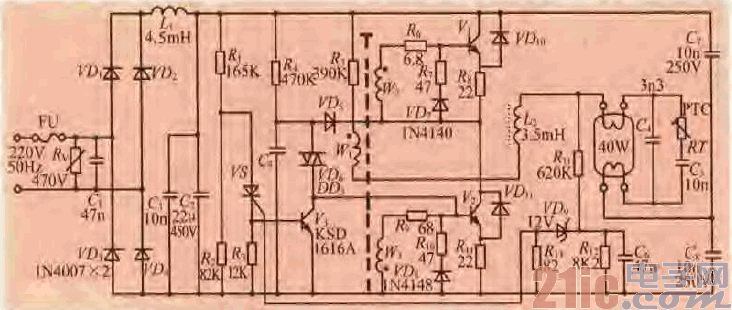

由圖可知，輸入端壓敏電阻起過壓保護作用。VDi - VD4整流，L1、C2、q

濾波。R、c9和VD6組成振蕩啟動電路，變壓器T和H、V等組成變壓器耦臺

高頻振蕩電路。扼流圈島、C4和C7等組成LC串聯諧振電路。其中，島是串聯

諧振電感，同時又是扼流圈。PTC熱敏電阻為燈陰極預熱元件。Rn、RI2、VDg，

Ru、vs和碼等組成保護電路。L．可增大整流二極管的導通角，使整流橋輸入

端的AC電流趨于連續，將功率因數由0 55提高到接近0 8。接通電源后，經整

流濾波輸H{的直流電壓通過電阻R4對啟動電容c9充電。當c9兩端的電壓達到約

32V時，雙向觸發二極管vIX雪崩導通，為開關功率管提供基極注入電流，使K

首先導通。通過T的耦合作用，¨、V2輪流導通，輸出高頻高壓加到燈管兩端。

由于島的容量高于C4容量，并且由T'PTC熱敏電阻在室溫下阻值僅200n左

右，故接通電源后流經燈絲的電流不通過0，只通過PTC和G。燈絲電流流經

PTC使其溫度升高，阻值增大。約1秒后，達到居里點溫度，電阻值達10M n

以上，燈絲預熱電流通過C4，立即引起k、C4等組成的串聯電路發生諧振，在

啟動電容C4兩端產生高電壓將燈啟動點燃。燈一旦蠃燃，島只起限流作用。

??? 其保護電路是：燈一旦出現燈管老化而不能啟動等，在L2與燈絲之間勢必

出現很高的感應電勢，經Rt．、R12分壓，足以使齊納二極管VDg擊穿?？煽毓?br/>
vs由于獲得觸發電壓而導通，從而使V3由截止躍變?yōu)轱柡蛯顟B(tài)，其集電極

電位只有0.2V左右，迫使Vz截止，振蕩電路停Jt振蕩，實現了對鎮流器的保護

功能。只有故障排除，重新接通電源，燈才能點亮。
