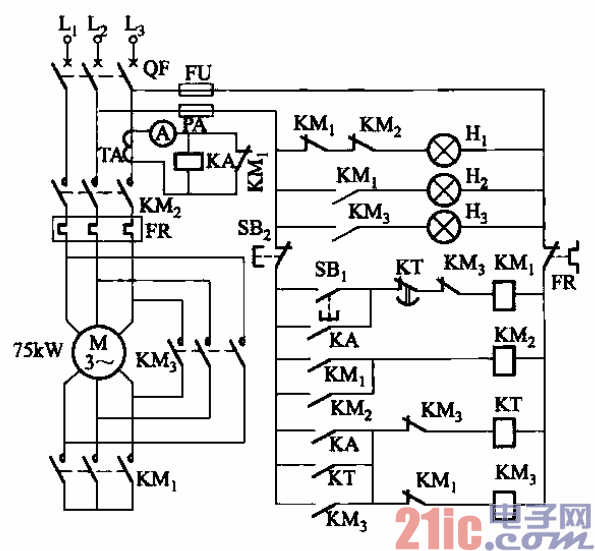

電流繼電器控制Y-△轉換的電動機降壓啟動電路如圖1-6所示。該自動轉換電路能隨

電動機負載輕重在一定范圍內自動地調整啟動時間。

(1)控制目的和方法

??? 控制目的：電動機啟動時間隨負載輕重能在一定范圍內自動地調整。

??? 控制方法：采用電流互感器作探測元件，根據負載大小，控制中間繼電器，從而控制

Y-△轉換時間。

??? 保護元件：斷路器QF（電動機短路保護）；熱繼電器FR（電動機過載保護）；熔斷器

FU（控制電路的短路保護）。
