(10)熒光燈電子鎮流器電路之十

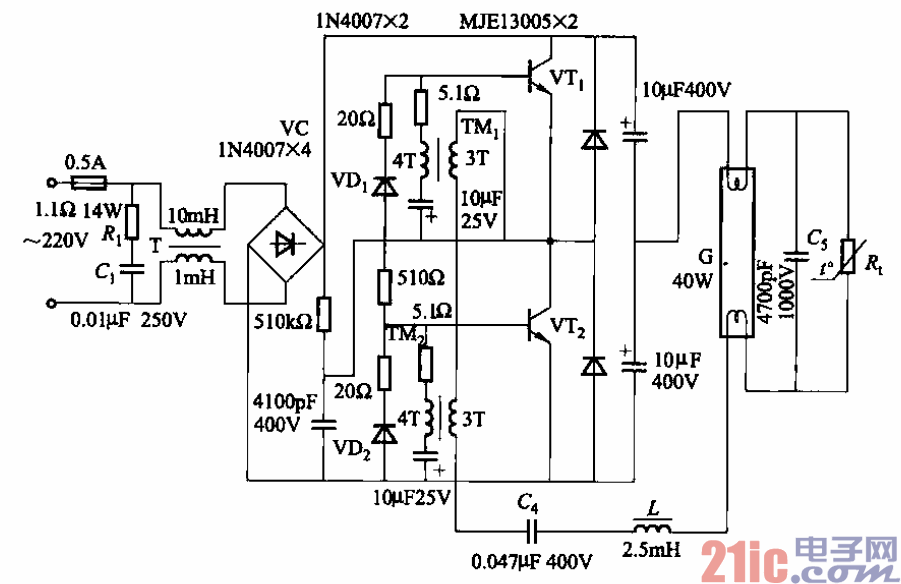

??? 電路如圖2-20所示。該電路采用高頻自激觸發形式，由電容C4、C5和負溫度系數熱敏

電阻PTC等組成“軟啟動”電路，讓燈絲經過適當?shù)募訜嵩侔l(fā)射電子，以延長燈管的壽命。

PTC熱敏電阻突變?yōu)楦咦栀讜r(shí)，燈管才能啟動。

??? 電路采用電子鎮流器專用器件MJE13005管（圖中VTi、VT2），其集電極耐壓≥

400V，擊穿性能陡直，飽和壓降小，開關速度快，p= 20～30。

??? 電阻Ri、電容Cl和電感L組成抗干擾電路，以抑制鎮流器及燈管對外的干擾，并能延

長鎮流器及燈管的壽命。
