該電子式報警器的攘定和返回的調整十分方便、準確，工作穩定

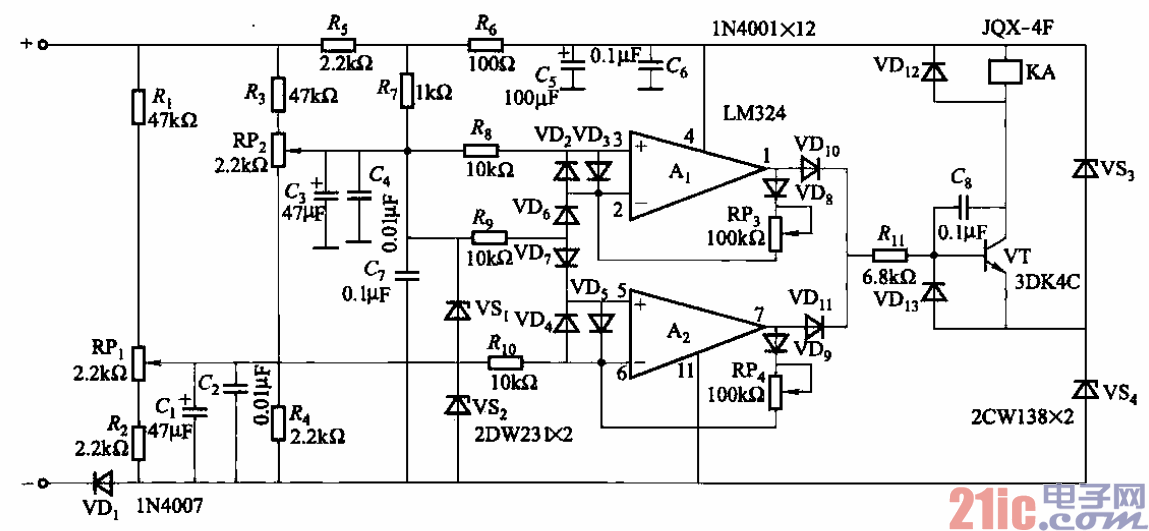

可靠。圖中，Ai、Az為LM324四運放中的兩組放大器，是比較、判別電路的核心器件。
Ai作過電壓用，A2作欠電壓用。調節電位器RPi和RP2，即可方便地改變下限值（欠電
壓）和上限值（過電壓）。三極管VT起信號放大作用（此處作開關電路）以帶動繼電器工
作。電容Cl、Cz、C3、C4起延時(1～3s)（為防止電壓波動而誤動作）和濾除高頻雜散干
擾用
