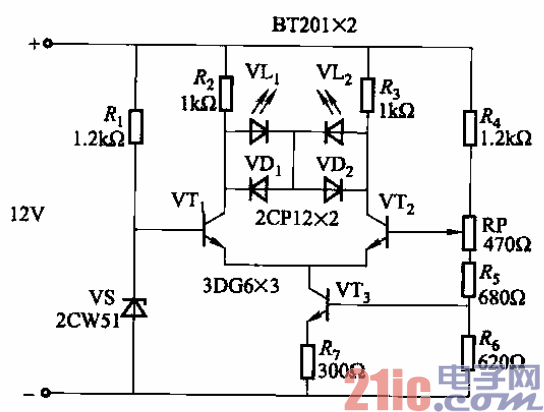

直流電源欠電壓、過電壓指示器電路如圖13-93所示，用它監視直流電源電壓是否
正常。
??? 當電源電壓為12V時，調節RP，使取樣電壓為6V．兩發光二極管都不亮。當電源電
壓低于11. 9V時，綠色發光二極管VLz點亮；當電源電壓超過12.1V時，紅色發光二極管
VLi點亮。? ‘
?
