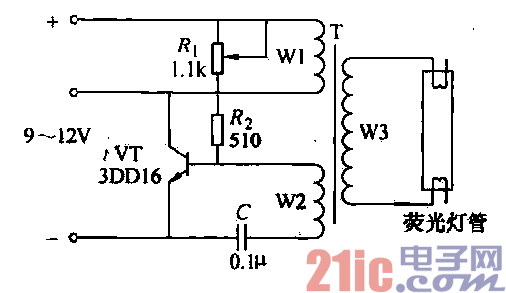

為用直流電點燃6—8W熒光燈的電路圖。它是一個由VT組成的共發射極間歇振葛器，通過
變壓器在二次側感應出的間歇振蕩波，點燃熒光燈。
??? 實際應用測試，當電源電壓為直流12V時，燈管點燃后的持續電壓為52V。如果電源電壓改用6V直
流電，則變壓器二次繞組W3的匝數應從450匝增加到1600匝。Ri和島可用0.25W或0.125W電阻，電
容C可從0. l—lyF之間選用。改變C值，間歇振蕩器的頻率也改變。適當選擇C值，可使電路效率最高。
變壓器用E形鐵氧體較好。Wl—W2 - 40匝，線徑為0.35mm; W3-450匝，線徑為0.121mm。
