本側介紹的激光探測肪盜報警器，具有電路簡單、容易制作、監控范圍遠(.500～1200m)的特點，可

用于農林果園、瓜菜田地、魚塘等場所的防盜報警．

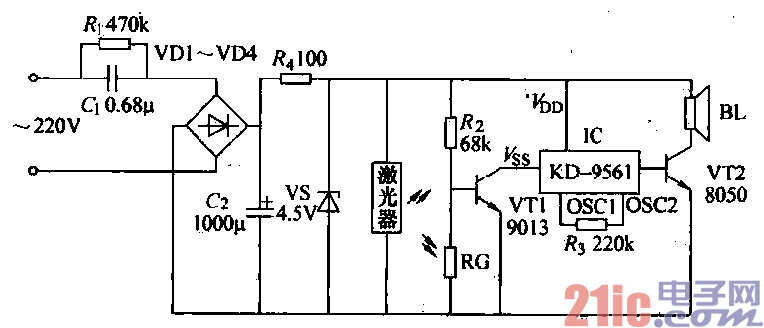

??? (1)電路組成與工作原理該激光探測防盜報警器電路由電源電路、激光監控電路和聲音報警電路組

成，如圖13-49所示。電源電路由降壓電容器cl、泄放電阻器Rr、整流二極管VD1—VIX、濾波電容器

c2、限流電阻器足和穩壓二極管vs組成．

??? 激光監控電路由激光器、光敏電阻器RG、電阻器最和晶體管VT1組成。

??? ．??? _

??? 聲音報警電路由報警音效集成電路lC、電阻器風、晶體管VT2和揚聲器BL組成。

??? 交流220V電壓經c】降壓、VD1～VD整流，cZ濾波、風限流及vs穩壓后，一路為激光器提供

+4. 5V工作電壓，另一路供給聲音報警電路。

??? 平時，RG受激光器發射的激光照射而呈低阻狀態，VT1因基極為低電位而截止，lC不I作，BL不

發聲。

??? 當有人或物體進入警戒區域遮斷激光通路時，RG變?yōu)楦咦锠顟B(tài)，其兩端電壓降增大，使VT1飽和導

通，IC通電工作后輸出的音效電信號經VT2放大后，驅動BL發出報警聲（警笛聲）。

??? 若嫌報警聲太小，可增加一組功放電路或使用'IWH系列高響度報警器和升壓功放橫塊。若警戒距離

較遠時，可將激光器與激光接收報警電路分開單獨供電。
