LCD顯示模塊：LCD液晶顯示器是一種極低功耗的顯示器件，其工作電流小、重量輕、功耗低、壽命長，字跡清晰美觀，在便攜式儀表以及低功耗應用的較高檔儀器儀表中被廣泛采用。 第1腳：VSS為地電源;第2腳：VDD接5V正電源; 第3腳：VL為液晶顯示器對比度調整端，接正電源時對比度最弱，接地時對比度最高，對比度過高時會產生“鬼影”,使用時可以通過一個10K的電位器調整對比度; 第4腳：RS為寄存器選擇，高電平時選擇數據寄存器，低電平時選擇指令寄存器;第5腳：R/W為讀寫信號線，高電平時進行讀操作，低電平時進行寫操作，當 RS和R/W同時為低電平時可以寫入指令或顯示地址，當RS為低電平R/W為高電平時可以讀忙信號，當RS為高電平R/W為低電平時可以寫入數據; 第6腳：E端為使能端，當E端由高電平跳變?yōu)榈碗娖綍r，液晶模塊執行命令; 第7-14腳：D0-D7為8位雙向數據線;第15腳：背光源正極;第16腳：背光源負極。

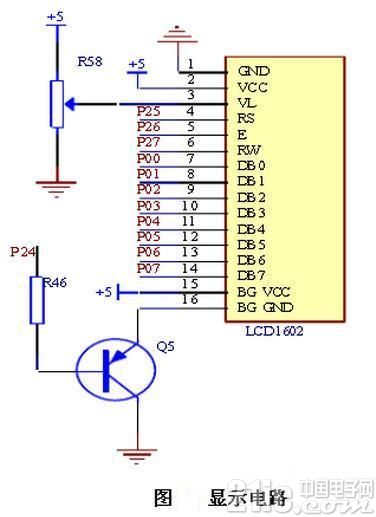

顯示電路原理分析：電路設計如圖所示。 在圖中LCD1602的DB0~DB7與單片機AT89C52的P00~P07口連接，用于顯示用戶用電信息;P25、P26、P27、分別控制LCD1602的寄存器選擇輸入端RS、讀寫控制輸入端R/W、使能信號輸入端E;通過調節R58電阻值的大小來控制液晶顯示的對比度。
