LCD數字鐘整點語自報時器電路圖

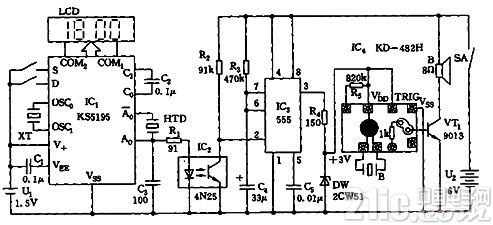

如圖為L(zhǎng)CD數字鐘整點語自報時器電路圖。該電路由LCD數顯控制電路，光電耦合電路，定時控制電路和整點報時電路組成。數顯控制電路IC1使用數字鐘的集成電路KS5195(或5194)，它外接晶振XT(頻率為32768Hz)和C1，C2等元件，S為功能轉換端，D為調準端，用以調整正確的時，分以及定時控制。HTD是原報時壓電晶體片，從其A0(或AL)端可引出整點時的定時脈沖信號。555和R2，R3，C4等組成一個單穩態觸發器。
