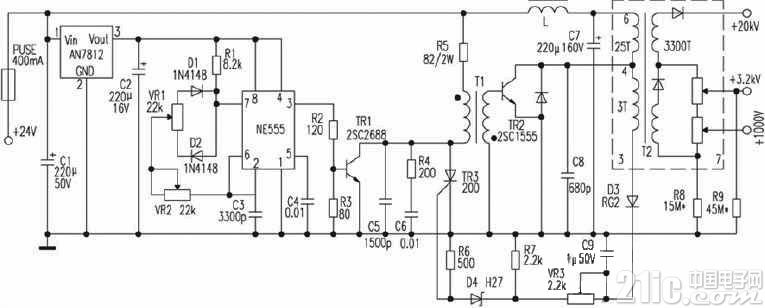

一些照相機CRT使用11.4cm(4.5英寸)純平面CRT作為顯示部件，其高壓部件的陽極電壓為+20kV，聚焦極電壓為+3.2kV，加速極電壓為+1000V，高壓部件供電為直流24V。以下電路是為替換維修這些顯示器的高壓部件而設計。該電路的設計也可為其他升壓電路設計提供參考。

基本原理：NE555構成脈沖發生器，調節電位器VR2可使之產生頻率為20kHz左右的脈沖，電位器VR1調脈寬。TR1為推動級，脈沖變壓器T1采用反極性激勵，即TR1導通時TR2截止，TR1截止時TR2導通，D3、C9、VR3、R7及D4、R6、TR3組成高壓保護電路。VR2用于調頻率，調節VR2可調整高壓大小。

VR2選用精密可調電阻。T2可選用彩電行輸出變壓器變通使用。筆者選用的是東洋SE-1438G系列35cm(14英寸)彩電的行輸出變壓器，采用此變壓器陽極電壓可達20kV，再適當選取R8的阻值使加速極電壓為+1000V、R9的阻值使聚焦極電壓為+3.2kV即可。整個部件采用鋁盒封裝，鋁殼接地，這樣可減少對電路干擾。
