介紹了一種以ARM為核心的嵌入式語音識別模塊的設計與實現。模塊的核心處理單元選用ST公司的基于ARM Cortex-M3內核的32位處理器STM32F103C8T6。本模塊以對話管理單元為中心，通過以LD3320芯片為核心的硬件單元實現語音識別功能，采用嵌入式操作系統μC/OS-II來實現統一的任務調度和外圍設備管理。經過大量的實驗數據驗證，本文設計的語音識別模塊具有高實時性、高識別率、高穩定性的優點。

　　語音識別電路

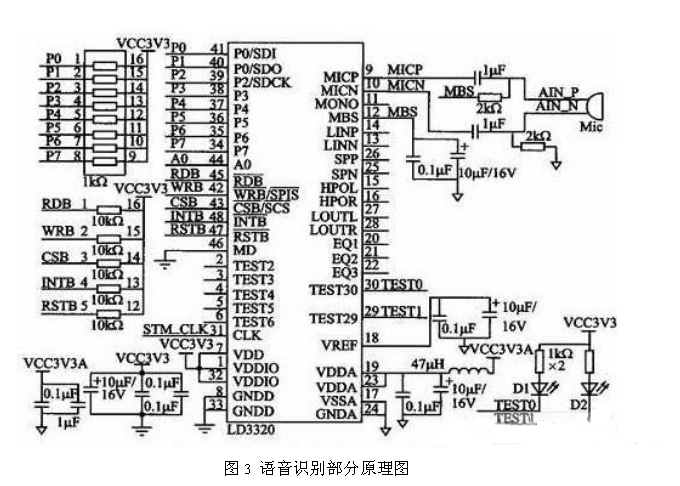

　　圖3為語音識別部分原理圖，參照了ICRoute發布的LD3320數據手冊進行設計。LD3320的內部集成了快速穩定的優化算法，不需外接Fla-sh、RAM，不需要用戶事先訓練和錄音而完成非特定人語音識別，識別準確率高。

　　圖中，LD3320采用并行方式直接與STM32F103C8T6相接，均采用1kΩ電阻上拉，A0用于判斷是數據段還是地址段；控制信號，復位信號以及中斷返回信號INTB與STM32F103C8T6直接相連，采用10kΩ電阻上拉，輔助系統穩定工作；和STM32F103C8T6采用同一個外部8 MHz時鐘；發光二極管D1、D2用于復位后的上電指示；MBS（引腳12）作為麥克風偏置，接了一個RC電路，保證能輸出一個浮動電壓給麥克風。
