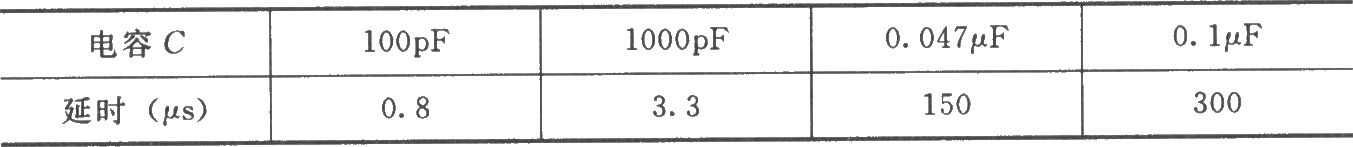

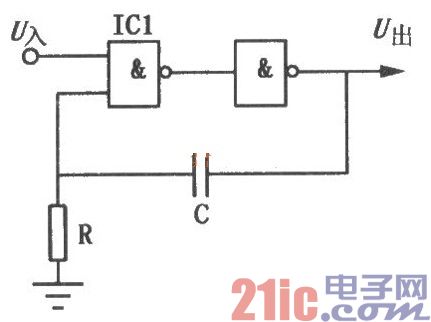

如圖所示是一個負脈沖觸發的寬延時單穩態觸發器，它提供了數秒的延時時間，用于定時精度要求不高的場合。圖中延時主要決定于電容C。對于TTL電路來說，R的阻值一般為5～10kΩ。下表中列出了R=5.1kΩ時，延時的實測數據。C的最大容量可達幾百微法，延時可達數秒。延時結束后還需要等待一段時間(稱恢復時間)，就是要等待電容C兩端電壓不再變化時，方能進行第二次觸發，否則，不是電路不能觸發，便是所得的延時不穩定。等待第二次觸發所需的時間決定于RC。當R=3.4kΩ、C=0.047μF時，實測延時為180μs，恢復時間為78μs。
