濾波器可對高于電源頻率成分的噪聲產生很大的衰減，而讓電源頻率附近的頻率成分通

過，特別對尖峰脈沖具有很強的抑制作用。

??? 常用的低通濾波器參數見表15-1。表中，Cl、Cz可采用紙介電容器，C3可采用云母、

瓷介等高頻電容器。

??? 一個好的交流濾波器，對在20kHz—30MHz頻率范圍內的噪聲抑制應大于60dB（優

等品）或40dB（合格品）。對于凈化電源，在電源電路的輸入與輸出端分別設置電源濾

波器。

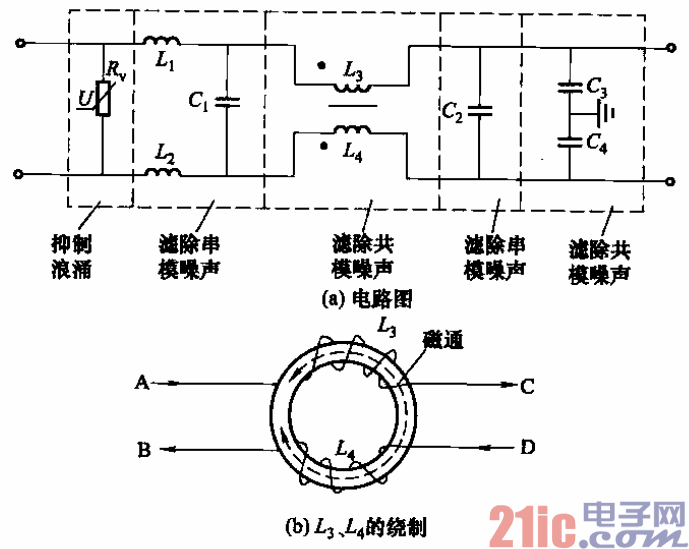

??? 一種性能優良的電源低通濾波器電路如圖15-6所示。

濾波器元件參數選擇如下：

Li，Lz -幾至幾十毫亨；

L3，L4-幾百微亨至幾毫亨；

Ci～C4-0. 047～lvF;

??? Rv——標稱電壓UlmA為電源額定電壓的1.3～1.5倍，通流容量可選1～3kA。
