數字電路觸發器電路

觸發脈沖發生器電路

觸發脈沖發生器電路
提問者：xixunled 地點：- 瀏覽次數：7671 提問時間：01-16 06:26
我有更好的答案
提 交
1條回答
普羅旺斯的薰衣草 01-16 18:47

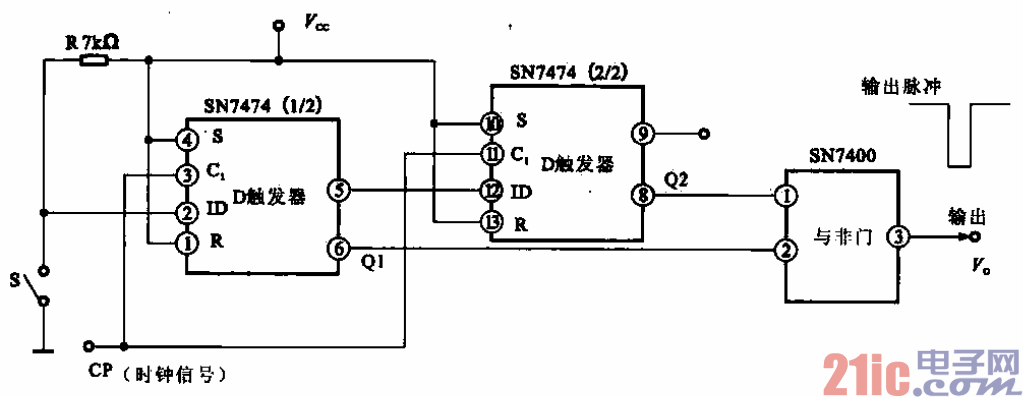

觸發脈沖發生器電路


所示為一種觸發脈沖發生器電路。該電路由梭鍵開關，雙D觸發器SN7474及與非門構成。

D觸發器工作于移位方式。每一次按鍵，將低電平送圖中Dl端，在時鐘信號CP作用下將Dl狀態逐位

右移。當?shù)诙€CP上升沿到達時，與非門將Ql和Q2狀態形成單脈沖輸出，圖示電躊移入的是低電平，

故輸出為負向單脈沖。
