鳥叫聲模擬信號發生器電路

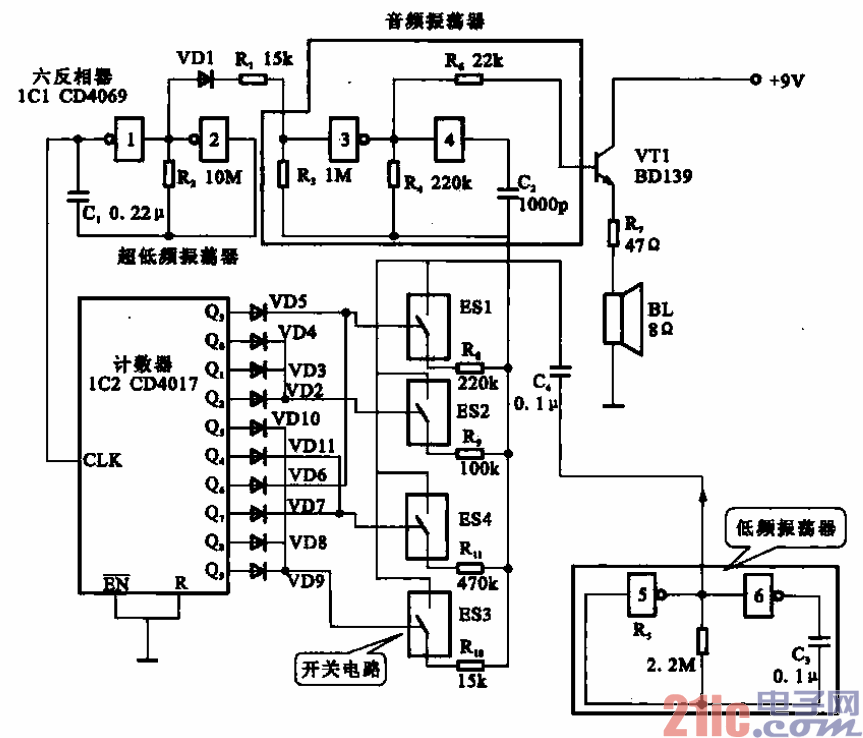

所示是一種鳥叫聲模擬信號發生器電路。電路中由六個反相器CD4069組成三個振蕩器，

lcl的2個反相器l、2組成超低頻振蕩器，其振蕩頻率為幾分之一赫茲，該信號作為時鐘信號送入計數

器IC2的CLK端，根據輸入脈沖個數的不同，IC2的輸出端Q1—Q9里不同的組態，以控制其后fftj-極

管矩陣。ICI的反相器3、4組成音頻振蕩器，用來產生音頻信號。IC1的非反相器S、6組成低頻振蕩器。

音頻振蕩器受低頻振蕩器輸出信號控制，因此音頻振蕩器的輸出是一種受到調制的音頻信號。低頻振蕩

器輸出的信號經C4，經B—RII中的一個或多個送到音頻振蕩器上，8～Rl1是否接入取決于模擬開關

ES1～ES4的通，斷，而ES1—ES4又受控于VD2—VD9。
