階梯波信號發生器電路

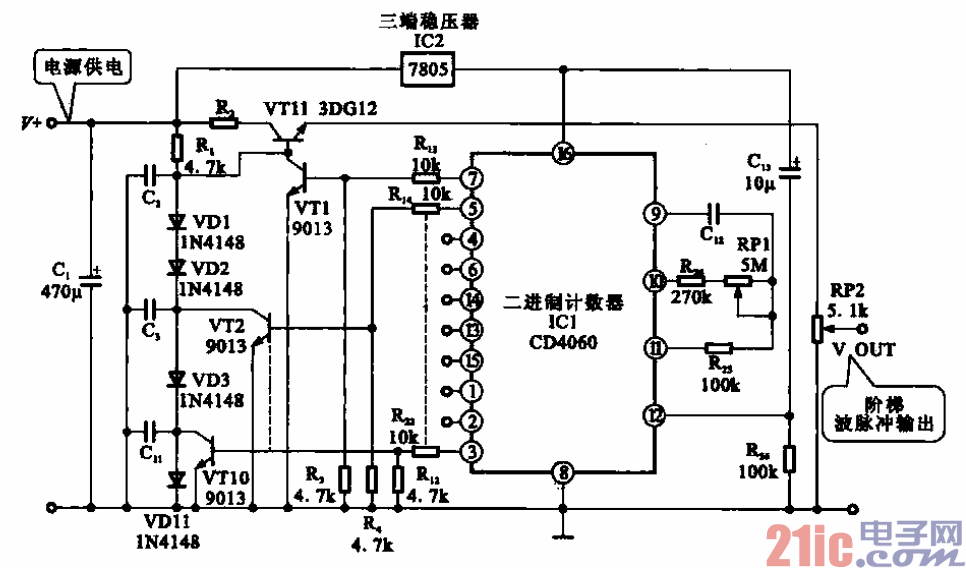

是一種階梯波信號發生器電路，其可產生常用的10階階梯波形。IC1是一個二進制計數器

CD4060，電路接通電源后．ICI內的多諧振蕩電路起振，振蕩的頻率由C12、Ru、Rzs及RPI確定。IC1

對該振蕩頻率計數，并依序由Icl的第⑦、@、④、@i@、@、@、①、②及@腳10個引腳輸出高

電平脈沖，在這些脈沖信號的作用下，三極管VT1～VTIO依次飽和導通，從而依次將并在VT1—VT10

集電極及發射極的二極管VD1—VD11短接。VT11是輸出信號的控制端，VTI1的發射極的輸出電壓取

決于其基極的電壓，而基極電壓是由Ri和二極管VDI—VD11的正向壓降和決定的。VDl---VDIO中任

一晶體管導通都會改變VT11基極的電壓，于是VT11的發射極輸出階梯波信號。
