數字電路信號發生器

警笛信號發生器電路

警笛信號發生器電路
提問者：clslda 地點：- 瀏覽次數：8803 提問時間：04-28 14:45
我有更好的答案
提 交
1條回答
韓程瑞1 05-02 03:15



警笛信號發生器電路

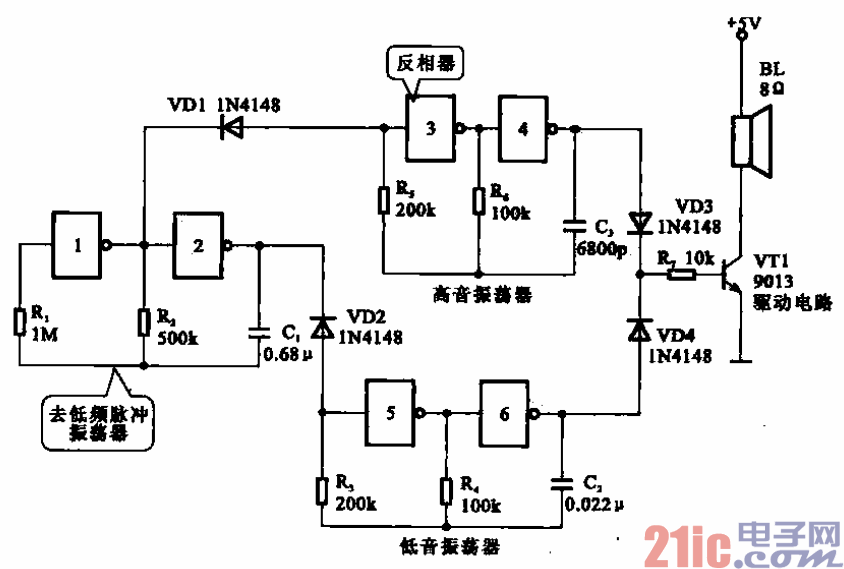

所示是一個由六反相器集成電路CD4069組成的警笛信號發生器電路。反相器1、2組成

超低頻脈沖振蕩器，非門3、4組成高音振蕩器．非門5、6組成低音振蕩器。超低頻脈沖振蕩器的輸出

通過二極管VDI、VD2控制高、低音振蕩器輪流振蕩，振蕩信號分別經VD3、VD4由半導體三極管VT1

放大后推動揚聲器發出的警笛聲響。
