數字電路正弦波電路

正弦波-方波轉換電路

正弦波-方波轉換電路
提問者：ncwuerw2 地點：- 瀏覽次數：8520 提問時間：05-05 22:31
我有更好的答案
提 交
1條回答
黃明康01 05-15 09:20



正弦波-方波轉換電路

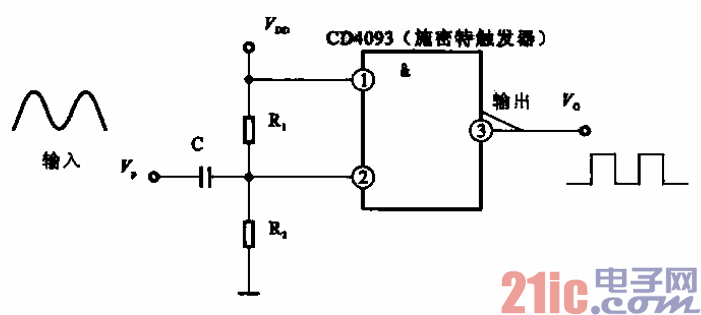

所示為采用由CD4093施密特觸發器構成的正弦波，方波轉換電路。圖中C是正弦波交流耦

臺電容．Ri和R2是偏置電阻。輸入正弦波被偏置在閾值電壓%與vp之間，從而在輸出端產生一個方波。
