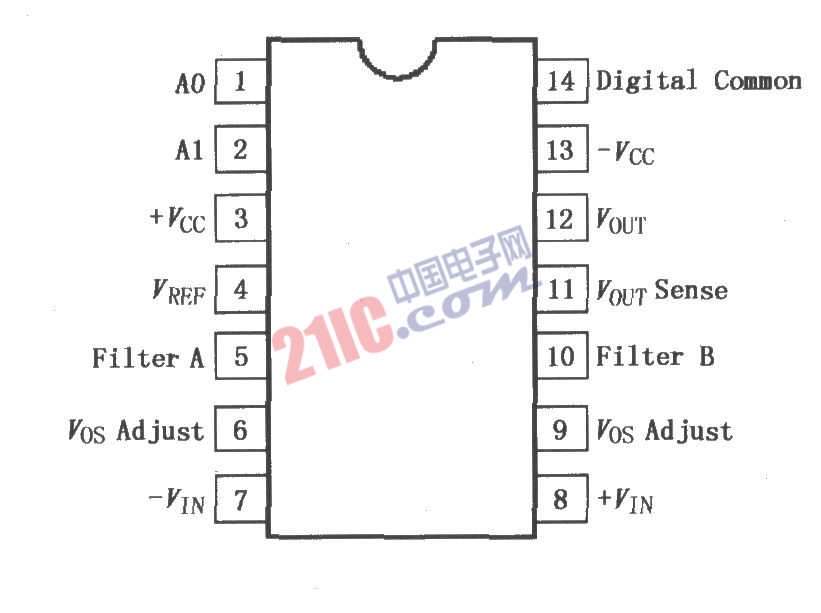

PGA202是數字控制可編程增益G=1、10、100、1000的單片儀表放大器，PGA203提供的增益G=1、2、4、8。兩者均有與CMOS或TTL。兼容的輸入，便于與微處理器接口。兩者都有FET輸入和一種新的跨導電路，使得在帶寬內的增益幾乎保持常數。增益和失調電壓采用激光校正，使用時無需外部元件。PGA202／203采用陶瓷封裝和塑料封裝兩種形式，陶瓷封裝可在整個工業級溫度范圍內工作，塑料封裝可在整個商業級溫度范圍內工作。其引腳排列如圖所示。
?
?

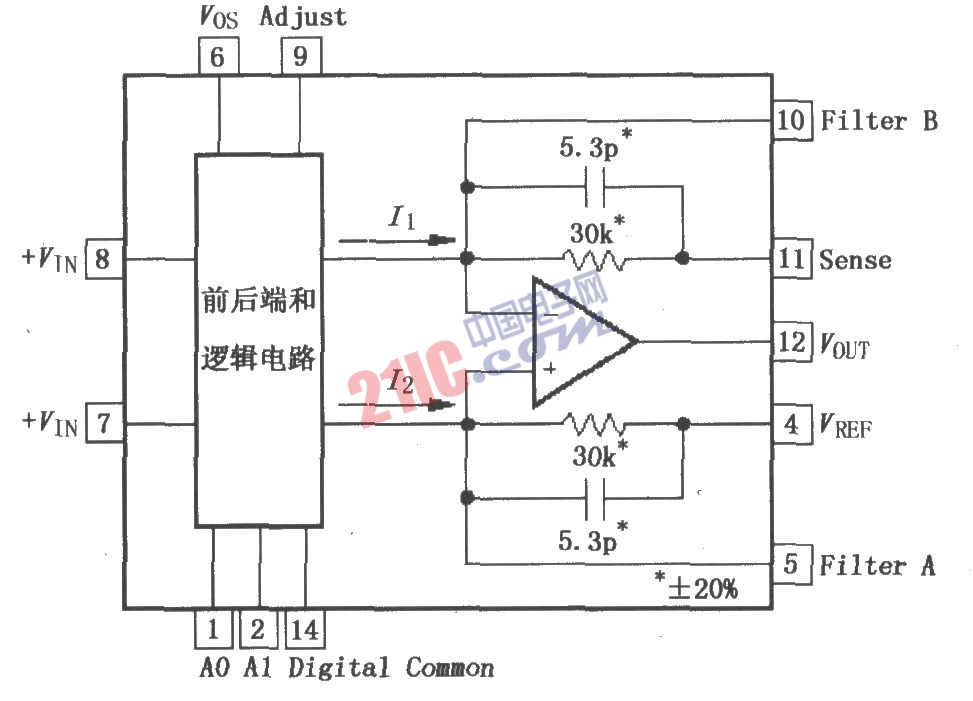

等效電路：
?
?
