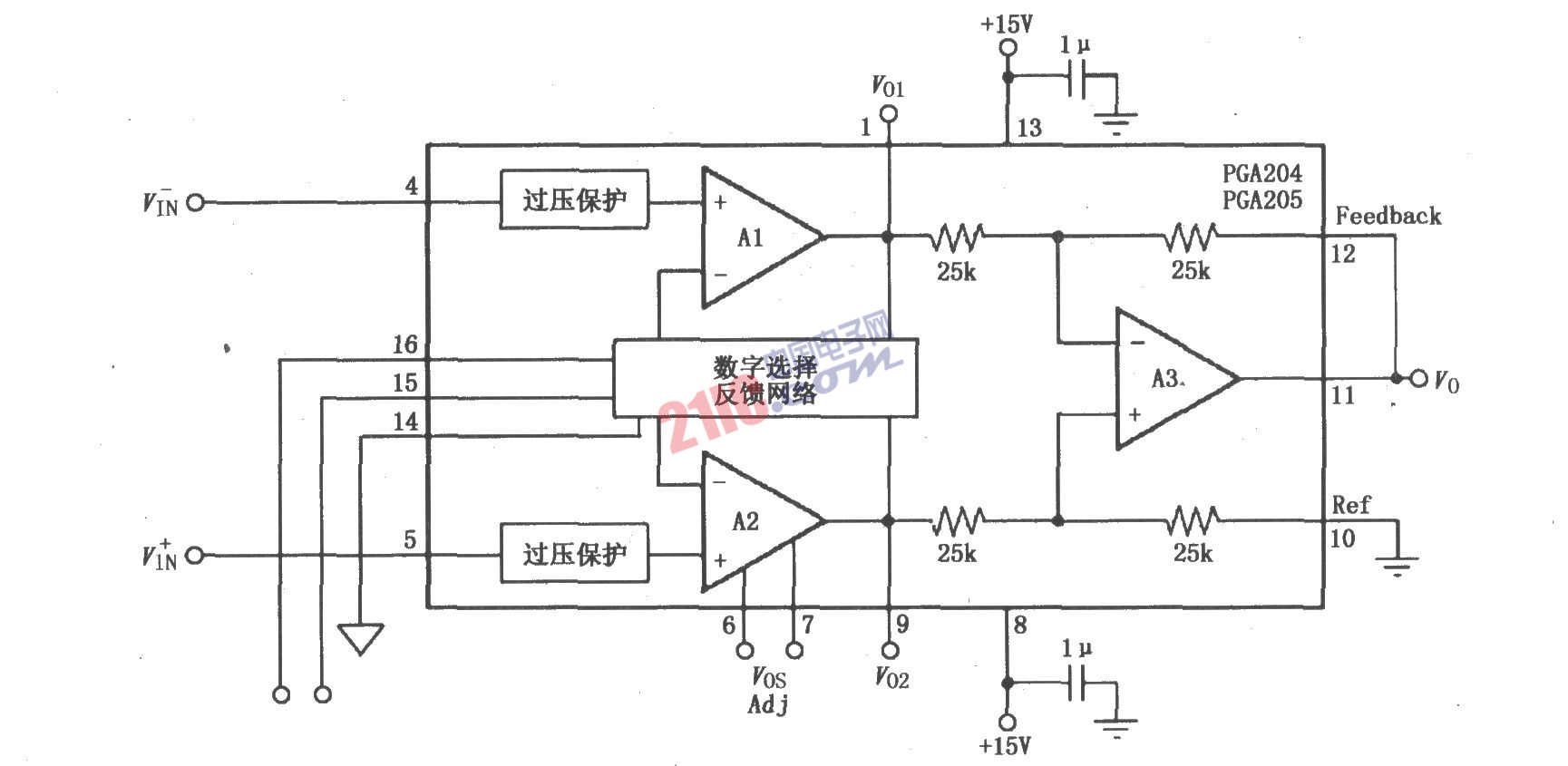

如圖所示為PGA204／205的電源和信號基本連接電路。在噪聲或高阻電源應用時，電源端要有旁路濾波電容，在設計印刷電路板時應使濾波電容盡可能靠近電源腳。信號VIN由4、5腳輸入，經過放大后從11腳輸出。通常Ref端(10腳)為地，輸出都是以10腳為參考，10腳接地電阻必須是低阻，以確保良好的共模抑制比。例如，當Ref端有一個5Ω串聯接地電阻時，將造成器件共模抑制比下降約80dB(G=1)。
?
?
