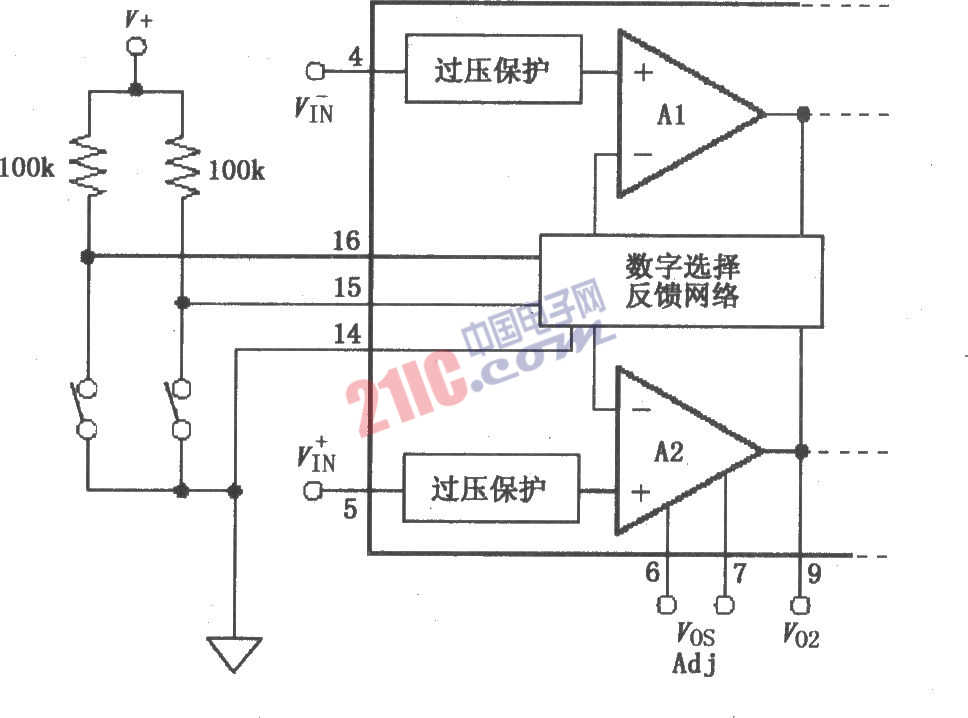

如圖所示為PGA204／205采用開關、跳線或集電極開路來選擇數字輸入的電路。圖中采用兩個開關和兩個100kΩ上拉電阻，當開關撥到V+時為邏輯“1”。這里也可用跳線或集電極開路輸出(OC)的方式代替開關，將跳線開路或OC截止來選擇邏輯“1”。當需要固定增益時，可直接接到V+，而不必串聯上拉電阻。數字地可連接到電源V-。
?
?
