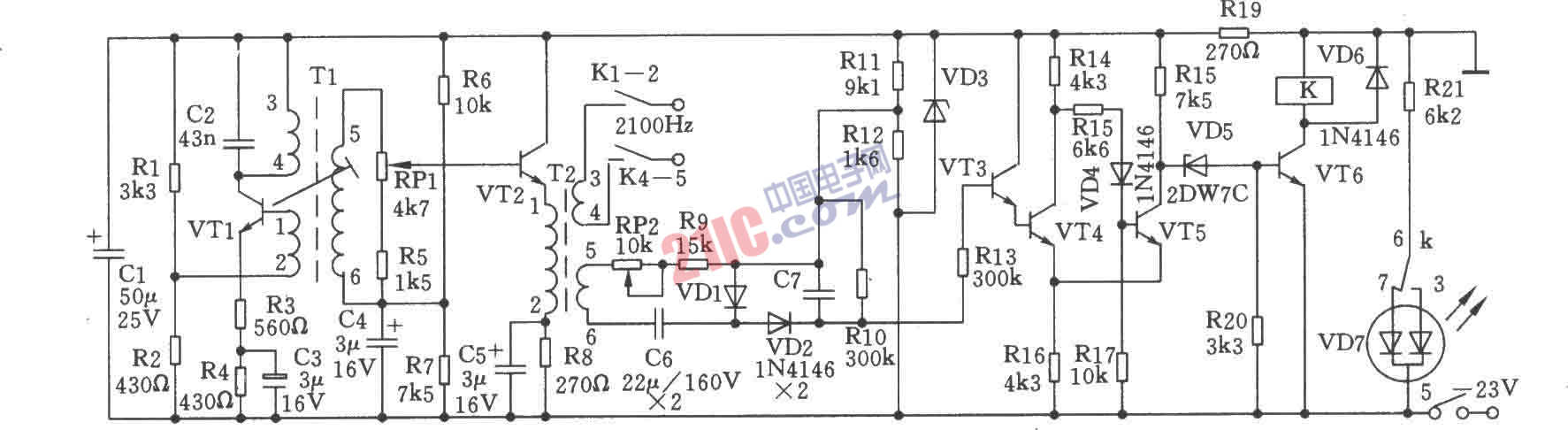

電路如下圖所示。由振蕩、緩沖放大和告警電路組成的2100Hz信號發生器。VTl和相關元件組成集電極調諧振蕩器。Rl、R2是VTl的偏置電阻，R3、R4是發射極電阻，用以穩定直流工作點，同時R3還提供交流負反饋，以改善振蕩器的性能，C3是R4的旁路電容，以減少信號的損耗。Tl變壓器的L3-4線圈與電容C2組成2100Hz的振蕩槽路，正反饋電壓由L1-2線圈取得。由于它的負載輕，所以振蕩頻率比較穩定，其頻率穩定度≤±5Hz，非線性失真小于5％。VT2及相關元件組成緩沖放大級，采用低阻抗的發射極輸出，因而負載發生變化時不致于影響振蕩頻率和輸出電平。R6、R7是VT2的偏置電阻，R8是發射極電阻，用以穩定工作點。振蕩級輸出信號經電阻R5和電位器RPl組成的電平調節電路輸入VT2的基極，經VT2放大后由T2變壓器L3-4線圈輸出。自動告警電路由施密特觸發器和邏輯電路組成。VT4、VT5和相關元件組成施密特觸發電路。VT3接成射極輸出器，以提高輸入阻抗。邏輯放大器由VT6及相關元件組成。從T2的L5-6線圈輸出的2100Hz信號經VDl、VD2、電容C6、C7、電阻Rl0組成的倍壓整流，送至施密特觸發器。當2100Hz輸出電平正常時，電容C7兩端約為4.4V，此時VT3、VT4導通，VT5截止，VT5集電極電位升高，將齊納二極管VD5擊穿，所以VT6導通，繼電器K通電吸合，觸點K1-2、K4-5閉合送出2100Hz信號。觸點K7-8閉合，發光二極管VD7顯示綠色工作指示。當2100Hz輸出電平比正常電平低3．5dB時，C7兩端電壓約為3.4V，達不到觸發值，所以VT4截止，VT5導通。因而VD5不通，VT6截止，繼電器K失電而釋放，觸點K1-2、K8-9斷開，K8-9閉合。無2100Hz信號輸出，發光二極管VD7顯示紅色告警信號。電位器RP2為調節繼電器K動作電平值。

元器件選擇

VTl、VT3、VT4、VT5：3DG6C、β=50～115，VT2、VT6：3DGl28、β=85～115。雙色發光二極管VD7：BT一605(紅、綠兩色)。繼電器K：PR401?1250Ω。振蕩變壓器Tl：L1-2為Φ0.11mm高強度漆包線，繞制37匝，L3-4串0.11mm，繞制713匝，L5-6爭0.1lmm，繞制358匝。采用罐型鐵氧體，型號為MTT22。輸出變壓器T2：L1-2Φ0.12mm高強度漆包線，繞制141匝，L3-4Φ0.12mm，繞制43匝，L5-6Φ0.12mm，繞制177匝。采用罐型鐵氧體，型號為MTT22。電阻除R19為1／4W外，其它為1／8W金屬膜電阻。

?

?
