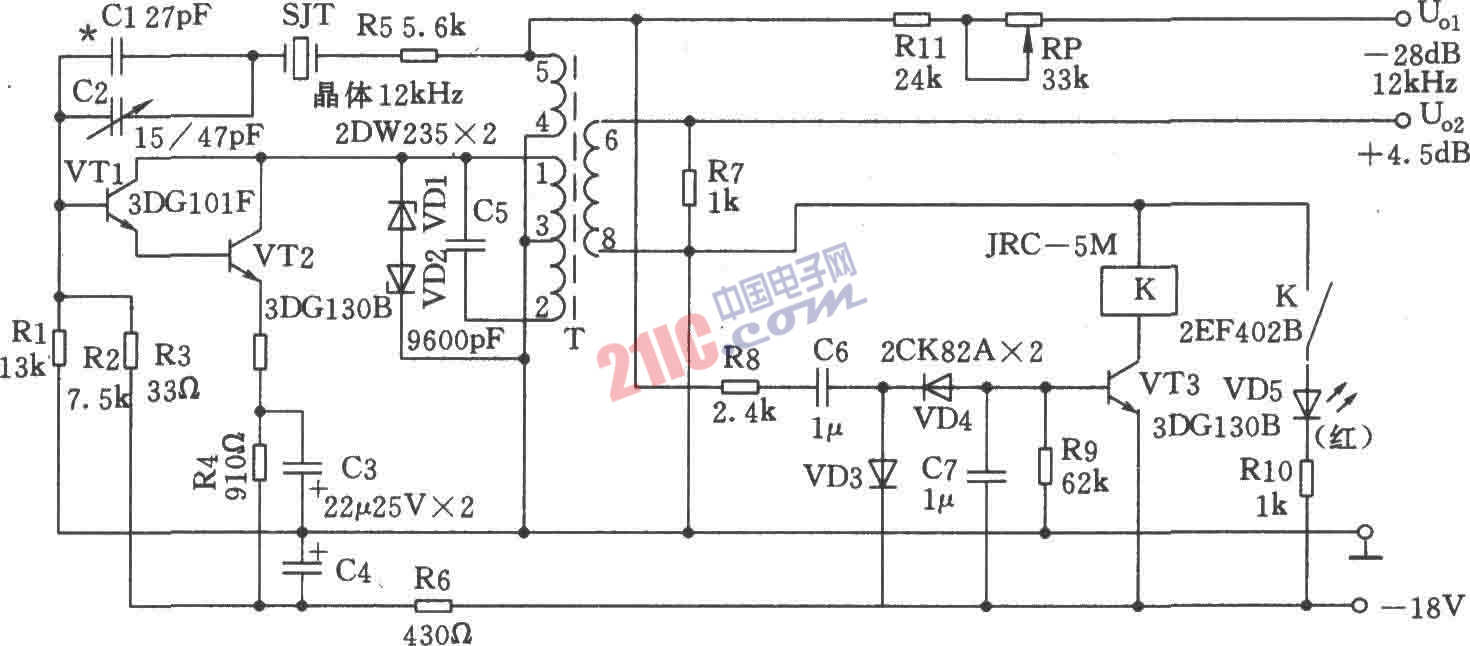

如圖所示電路由l2kHz中頻振蕩器，告警電路組成。它采用變量器反饋式振蕩電路，其振蕩頻率主要由石英晶體決定。Cl、C2可以作微調頻率。振蕩管采用復合管以提高輸入阻抗，幅度的穩定由VDl、VD2雙向穩壓得到。
技術指標：
(1)標稱頻率：12kHz、頻差不超過±1Hz；
(2)頻率準確度：在溫度為25±25℃范圍內，ΔF不超過±lHz；
(3)U01輸出電平：-28dB／600Ω，偏差不超過±0.2dB；
(4)U02輸出電平：+4．5dB±0．5dB。
?
?
