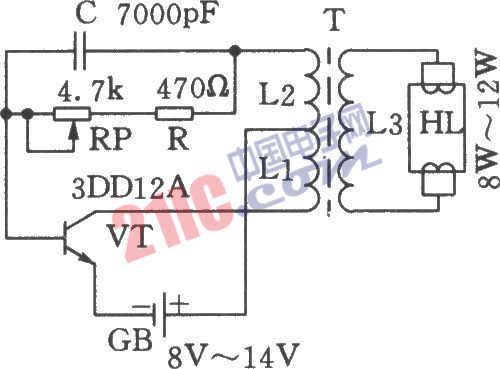

如圖所示為高頻產生點燈器電路。它是以8V～14V的蓄電池作為能源，經振蕩升壓后再點亮6W～12W的熒光燈。晶體三極管VT可采用3DD12A、D3D4D、3DD5C、3DDl5A等低頻大功率三極管，組裝時應為其安裝70mm×40mm×2mm的鋁板制散熱器；電位器RP最好使用小型線繞式的；高頻脈沖變壓器T可用直徑為22mm的鐵氧體磁罐自制；線圈L1用直徑為lmm的高強度漆包線在骨架上平繞9匝；回授線圈L2用直徑為0．3mm的高強度漆包線在L1外面平繞8匝；線圈L3用直徑為0．2mm高強度漆包線平繞900匝。
?
?
