如圖所示的高頻振蕩器，可作為高頻信專發(fā)生器，選擇不同的電容值能夠在56～484kHz范圍內產生一個高頻正弦波。該電路具有剃出波形好、頻率穩(wěn)定度高，輸出阻抗低等特點。

元器件選擇：

三極管VTl、VT2：3DG6D,65≤β《115，VT3、VT4：3DGl308、60≤β≤85。半可調電容C4：CCWX-3-5／20pF。石英晶體SJT：BE-42型。K：JZX-10M(小型繼電器)。發(fā)光二極管VD4：BT-605(紅、綠雙色)。變量器T：選用MXD-2000型鐵氧體、GV-30×19磁芯。Ll-2Φ0．21mm高強度漆包線，繞制l33匝，L3-4Φ0．21mm高強度漆包線，繞制11匝，L5-6Φ0．21mm高強度漆包線，繞制80匝。電阻標稱功率除R27采用l／2WRJ型號外，別的均采用1／8WRJ型電阻。其它元器參數值如圖標注，無特殊要求。

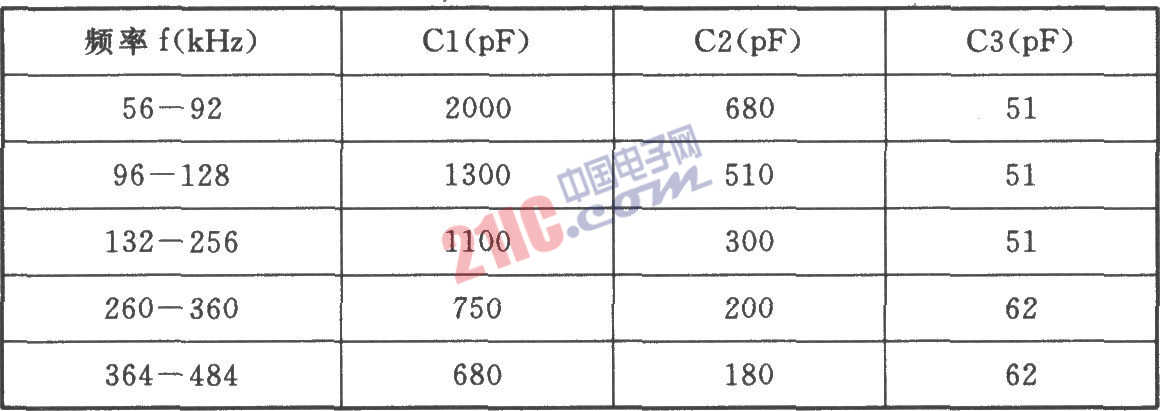

頻率與電容值的關系如下表所示。

?

?
