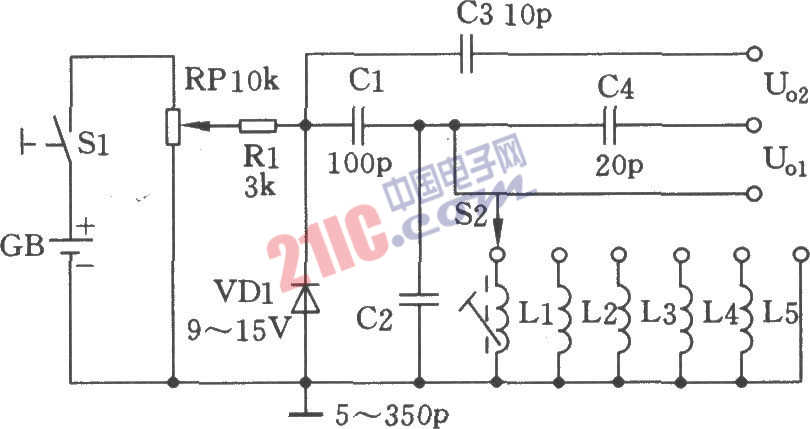

利用穩壓管的齊納擊穿特性，可以得到頻率達數百兆赫的高頻信號，其電路如圖所示。從輸出端V01取出的信號是單一頻率信號，可以用來調準調諧回路中的諧振頻率。從輸出V02取出的信號是廣譜高頻信號，可以進行超外差式收音機中輸入諧振電路和本振調諧電路之間的統調。發生器的頻率范圍為l00kHz～27MHz，共分五個頻段100kHz～300kHz～lMHz～3MHz～9MHz～27MHz。信號發生器的輸出電壓約為9mV。線圈Ll～L5繞制在具有微調磁芯的骨架上，Ll～L3用Φ0．1mm的漆包線，L4、L5用Φ0．2mm的漆包線。Ll～L5的匝數為270+270，260，80，30和10匝。組裝完成后用標準信號發生器校準一下，并在可變電容器C3的旋鈕上作出頻率刻度。調節電位器RP使輸出高頻信號最強。電路中采用的穩壓管無特別要求，只是電源電壓應比穩壓值高一些，以保證穩壓管工作于特性曲線的拐點上。

?

?
