1．技術指標

(1)工作頻率：500Hz±10Hz；

(2)輸出電平：0±2.6dB

(3)輸出阻抗：≤l0Ω。

2．工作原理

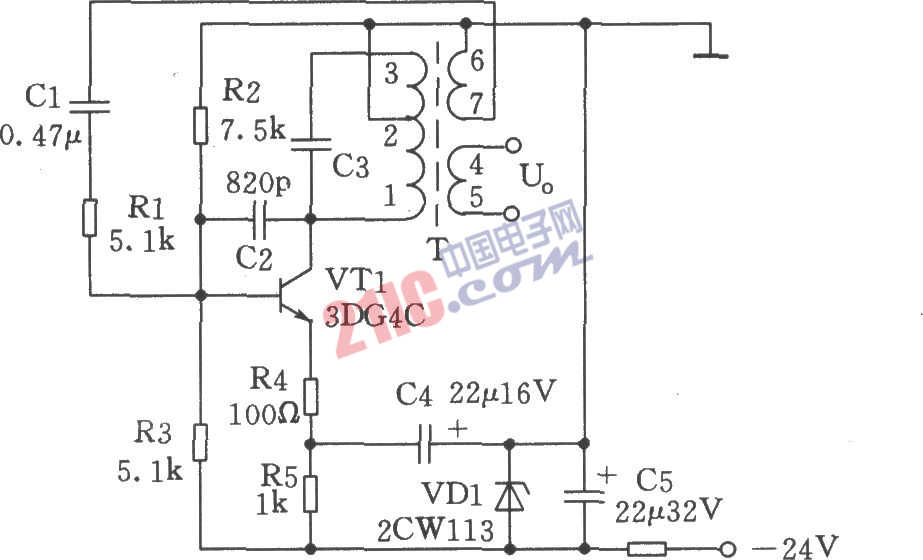

電路如圖所示。500Hz振蕩器由VTl、T、VDl和電阻、電容等組成。振蕩頻率由C3、L1-3的并聯諧振頻率決定，電阻Rl是提高三極管VTl的輸入阻抗，減少對振蕩槽路的影響。R2、R3是直流偏置電阻。R4、R5是VTl的發射極電阻，R4有電流負反饋?zhàn)饔谩?

為了適應電源電壓的變化(±10％)對VT1兩端電壓進行穩壓。在正常情況下，L4-5輸出電平為0dB±2.6dB／600Ω，振蕩頻率為500Hz信號。為了便于檢測，提供直流工作點如下： ‘

VTl的Vce=l2V±1V。

?

?
