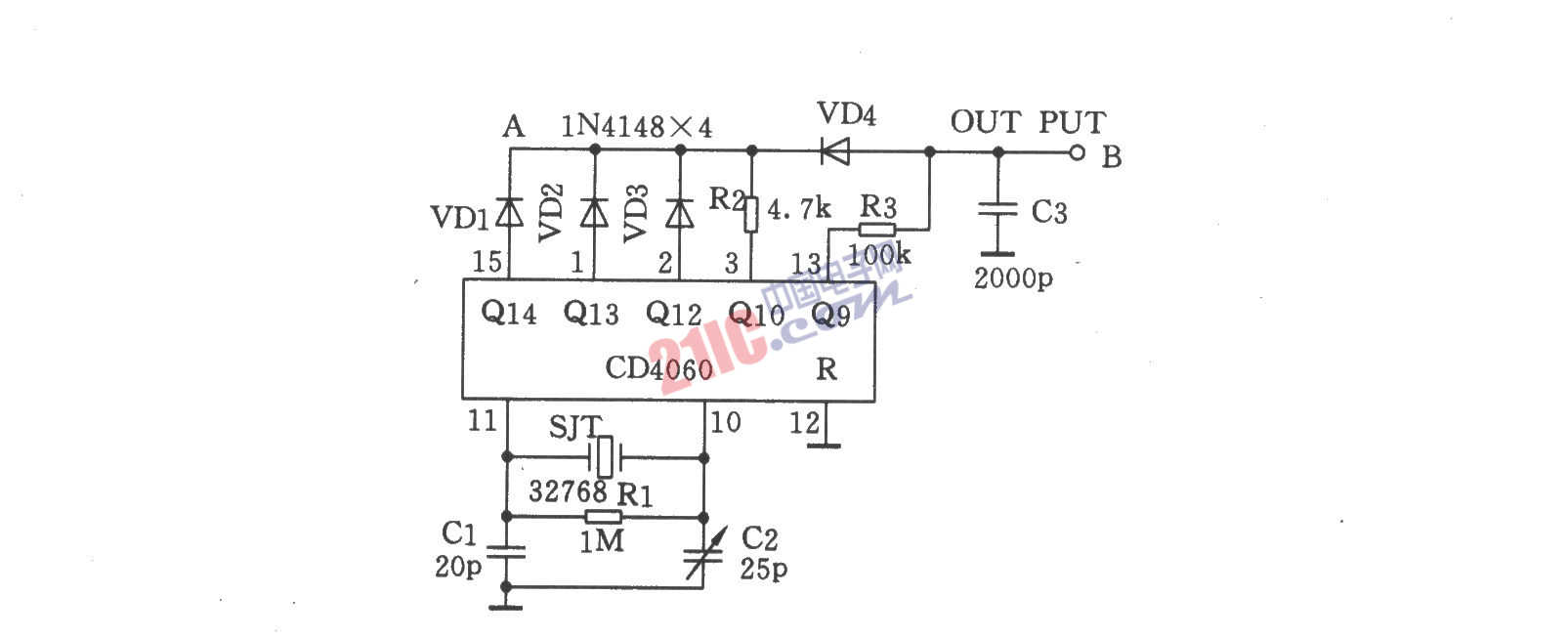

如圖是利用一片價廉的CD4060和32768Hz晶體產生高精度每秒輸出60個脈沖的時鐘源。原理是32768Hz脈沖經CD4060分頻后在15、1、2、3腳輸出2Hz、4Hz、8Hz、32Hz脈沖，輸入由VDl、VD2、VD3、R2組成的或門后，使A點每l／2秒中有1／32秒的低電平，封鎖13腳輸出的64Hz信號中的2個脈沖，這樣就可每秒從13腳輸出的64Hz脈沖中除去4個，在B點形成不規則的60Hz時基。C3的作用是消除13腳與A點競爭冒險而產生的極小脈沖。如無C3，B點輸出將仍為60Hz。

?

?
