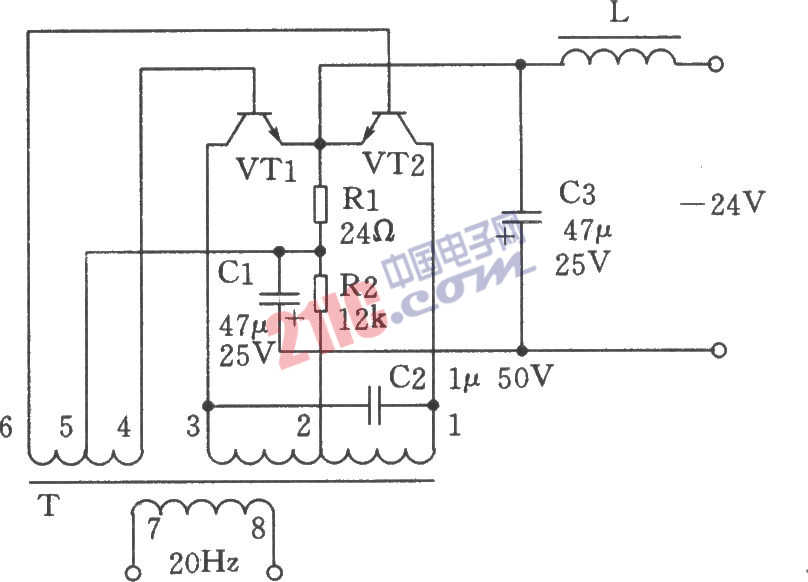

如圖所示為20Hz信號發生器，可應用于電話機的振鈴系統，也可用于信號源及其它電子系統的報警器用。該電路實際上是變壓器T和晶體三極管VTl、VT2組成的共發推挽振蕩器，兩只晶體管工作在開關狀態(飽和與截止)，其輸出波形為方波。晶體三極管功耗小，效率高。

元器件選擇：晶體三極管VTl、VT2：3DD4E、β=30～80(參數盡可能選擇一致)。散熱器 面積l00×50mm2，厚度為2mm的鋁板。振蕩變壓器T：采用E型硅材料、鐵芯截面積35×22mm2。Ll-3：Φ0．49mm高強度漆包線，繞制189匝。L4-6：Φ0．25mm高強度漆包線，繞制40匝，均雙線并繞中心抽頭。L7-8：Φ0．35mm高強度漆包線，繞制60匝。扼流線圈L：采用E型硅鋼材料，鐵芯截面積20×15mm2。L：Φ0．55mm高強度漆包線，繞制800匝。電阻的標稱功率均選用1／2W金屬膜電阻。其它元件數值如圖中所示，無特殊要求。

?

?
