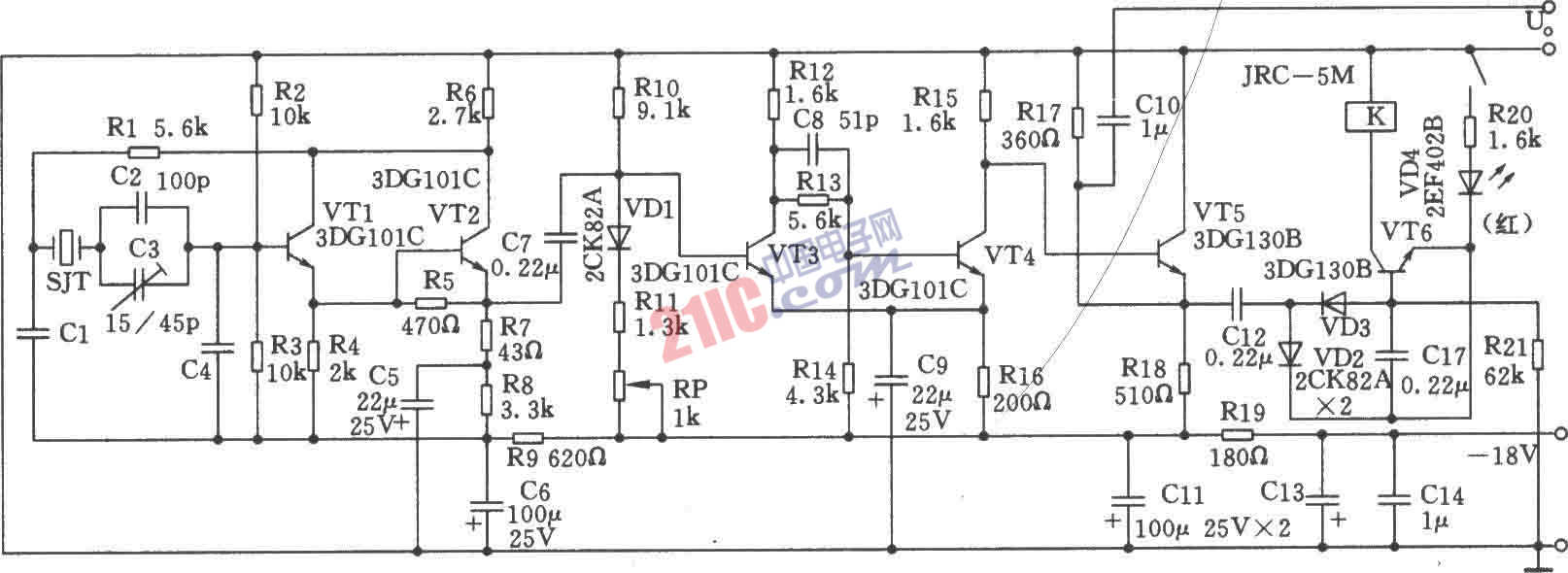

如圖所示為56～512kHz高頻振蕩器電路。它由高頻振蕩器、告警電路所組成。

1．技術指標：

(1)頻率范圍：56～512kHz；

(2)輸出電平：+5．5±ldB；

(3)頻率準確度：不超過±20Hz；

(4)告警信號：當停振時，告警燈亮，并發出告警聲。

(5)工作溫度：0～+45℃保證指標，-10～0℃，+45～+50℃可靠工作

元器件選擇：

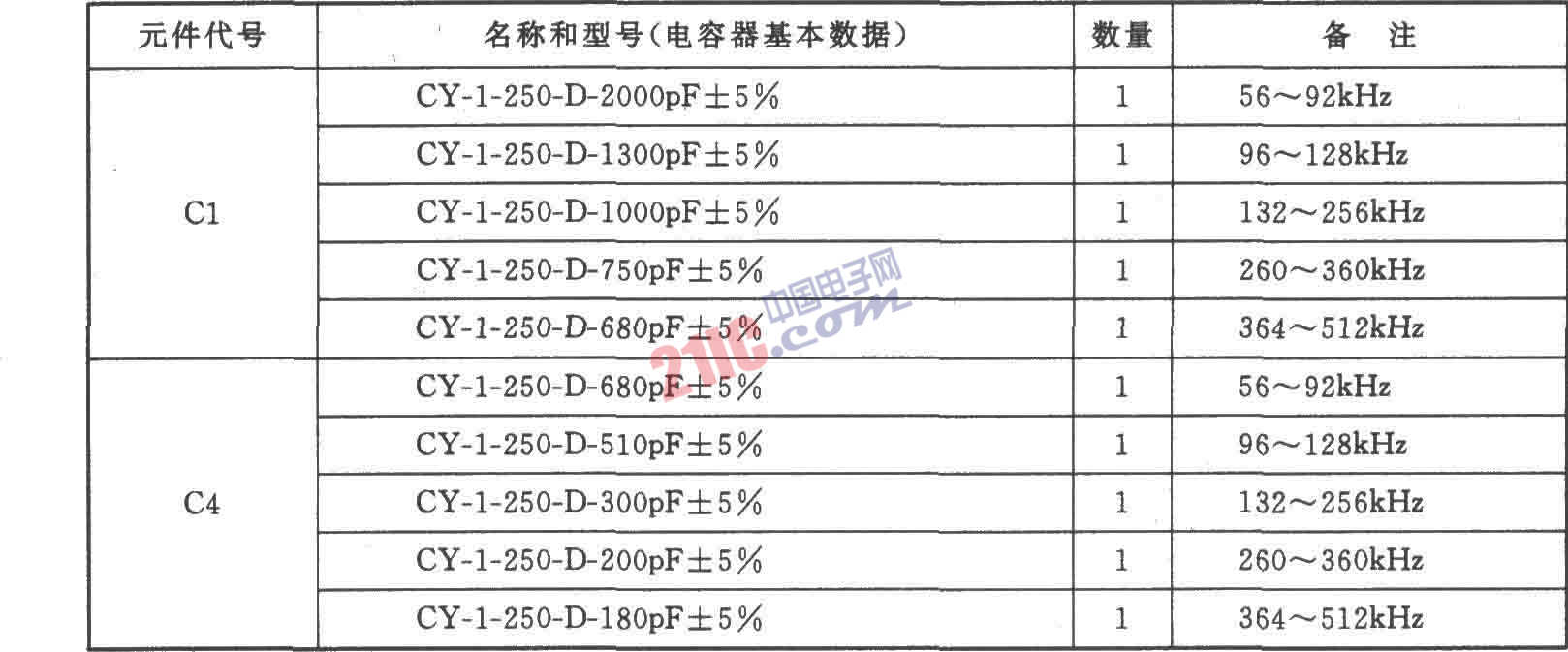

三極管VTl～VT4：3DGl01C、β=65～85，VT5～VT6：3DGl308、β=85～115。石英晶體SJT：型號為101型石英晶體，晶體用t腳座即GZC7-F。電容器Cl和C4的選擇如表所附。

?

?
