模擬電路正弦波電路

數字正弦波發生器電路圖

數字正弦波發生器電路圖
提問者：60user59 地點：- 瀏覽次數：5860 提問時間：12-08 11:00
我有更好的答案
提 交
2條回答
ncuweurwre 12-17 20:38

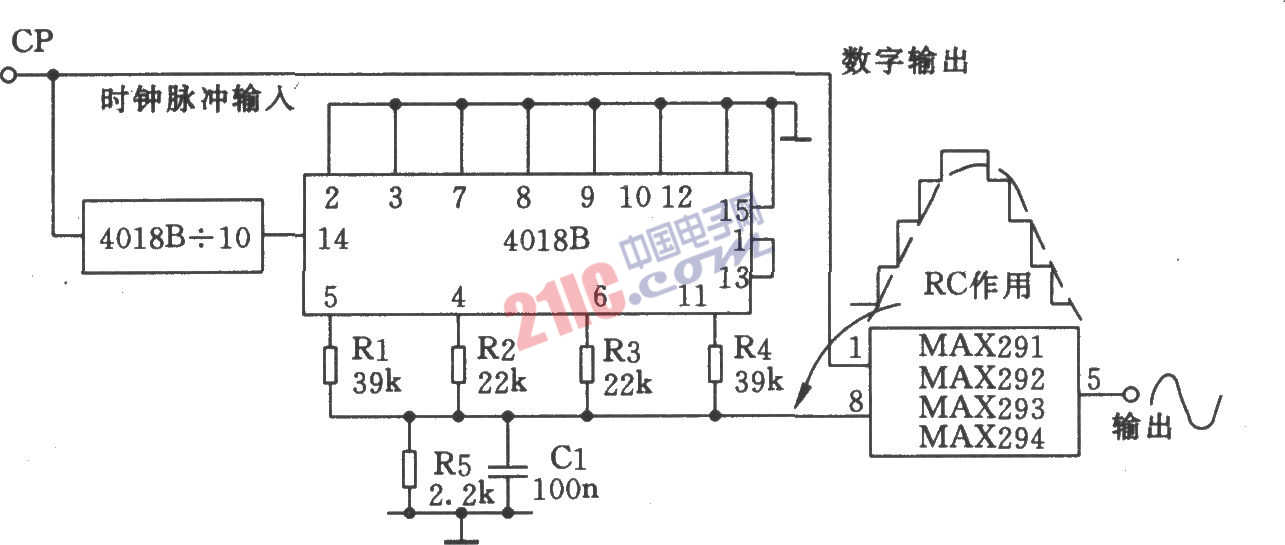

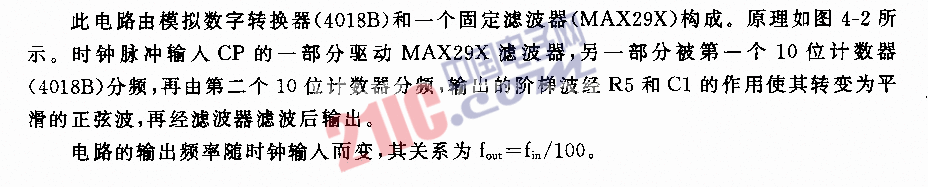

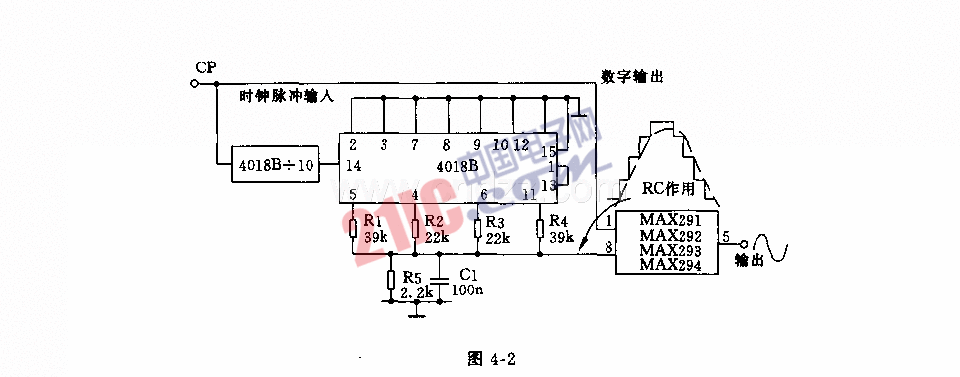

如圖所示為數字正弦波發生器。它由模擬數字轉換器(4018B)和一個固定濾波器(MAX29X)構成。時鐘脈沖輸入CP的一部分驅動MAX29X濾波器，另一部分被第一個10位計數器(4018B)分頻，再由第二個l0位計數器分頻，輸出的階梯波經R5和Cl的作用使其轉變?yōu)槠交恼也?，再?jīng)濾波器濾波后輸出。電路的輸出頻率隨時鐘輸入而變，其關系為fout=fin/l00。

?

?

數字正弦波發生器電路圖

?

damao 09-05 21:47
