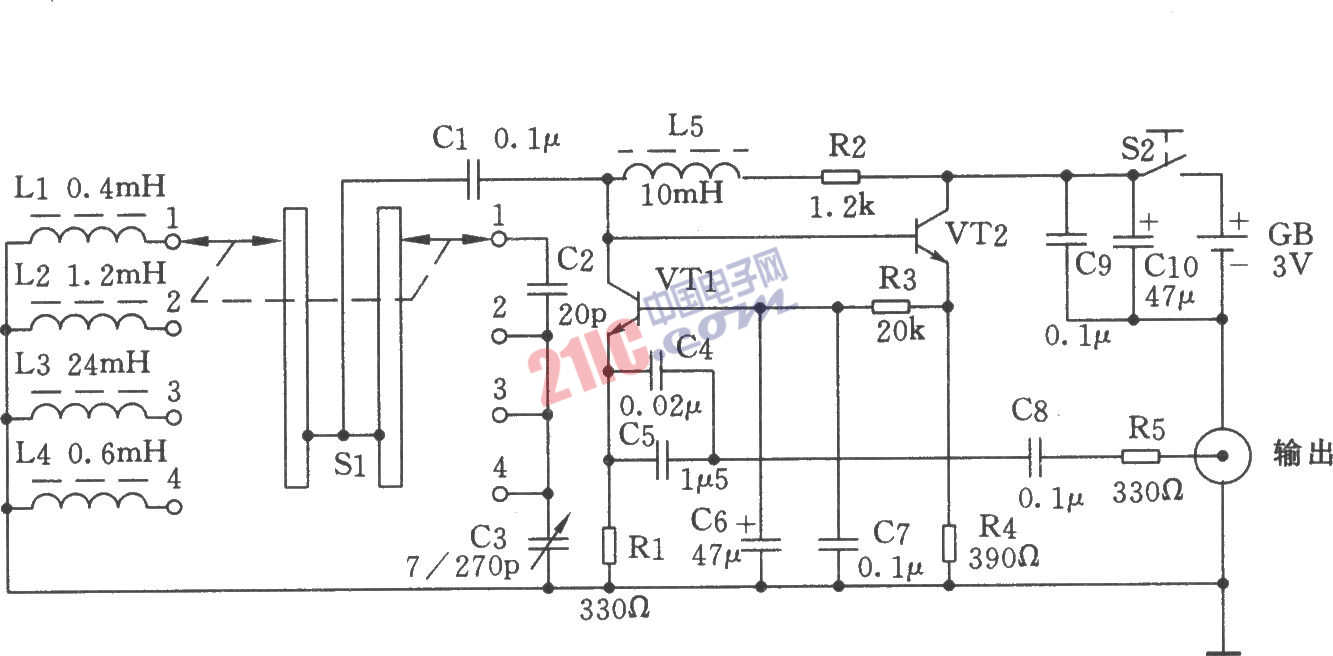

如圖所示為簡易的高低頻信號發生器 。用波段開關Sl改變LC諧振回路中的電感值，即可改變高頻振蕩頻率范圍。本機可分四個階段：

第一階段為0．4～2MHz；

第二階段為2～10MHz；

第三階段為9～45MNz；

第四階段為60～110MHz。

元器件選擇：

VTl、VT2選用fT≥800MHz、β≥100的NPN型硅管，如9018、C535等。電阻全部用1／8W碳膜電阻。電容C5用獨石電容，其它用瓷片電容即可。L2、L3、L4、L5用高頻磁性電感器，也可自行繞制。Ll用Φ0．6mm高強度漆包線，平密繞8匝，繞成Φ7mm內徑的脫胎線圈。Sl用雙刀四擲波段開關。

?

?
