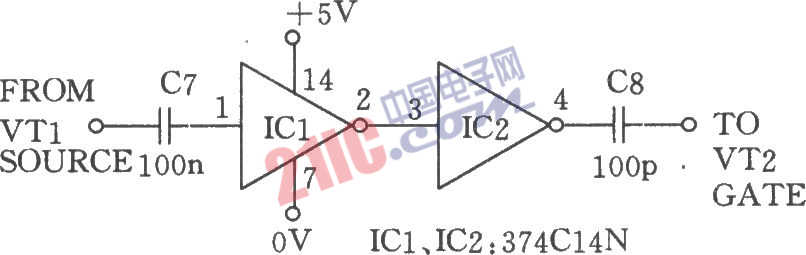

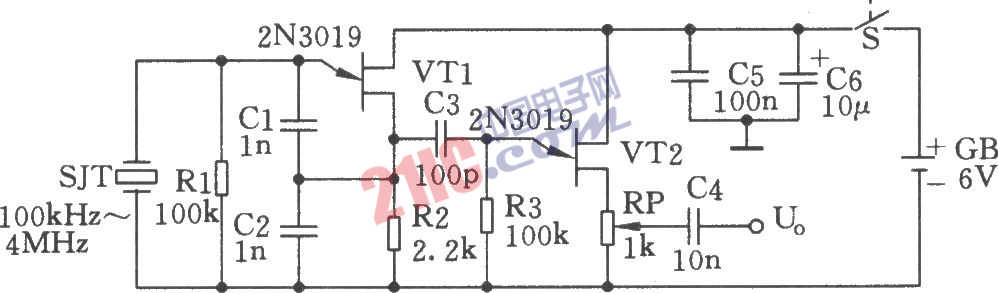

如圖所示為多頻信號發生器。SJT、VTl等構成晶體振蕩器。這里石英晶體SJT作為一個等效電感，其等效Q值極高，其它元件和雜散參數對振蕩頻率的影響極微，故頻率穩定度很高。VT2等構成源極跟隨器，以獲得較低的輸出阻抗，并起緩沖作用，避免負載影響晶振的穩定度。為了獲得更多的頻率“標志”去校準接收機，可用下圖所示方波電路。將此電路代替上圖中的C3，接在VT1的源極和VT2的柵極之間，即可產生豐富的諧波信號(如用l00kHz的晶體可產生直至30MHz的諧波信號)，可供一般的高頻接收機的校準時作頻率“標志”用。
?
?
