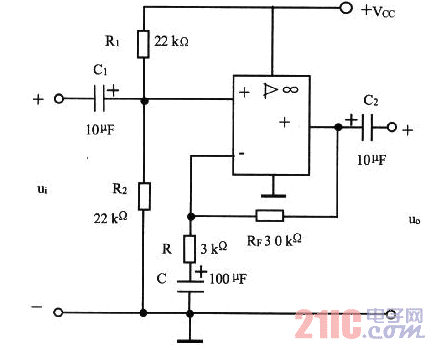

單電源同相輸入式交流放大電路圖

單電源同相輸入式交流放大電路圖
提問者：coolgirl01012 地點：- 瀏覽次數：8320 提問時間：12-31 03:46
我有更好的答案
提 交
1條回答
gentleMV 12-31 15:19

電源Vcc通過R1和R2分壓，使運放同相輸入端電位由于C隔直流，使RF引入直流全負反饋。所以，靜態時運放輸出端的電壓V0=V-≈V+=+Vcc／2；C通交流，使RF引入交流部分負反饋，是電壓串聯負反饋。放大電路的電壓增益為


放大電路的輸入電阻Ri=R1／R2／rif≈R1／R2，


放大電路的輸出電阻R0=r0f≈0。
