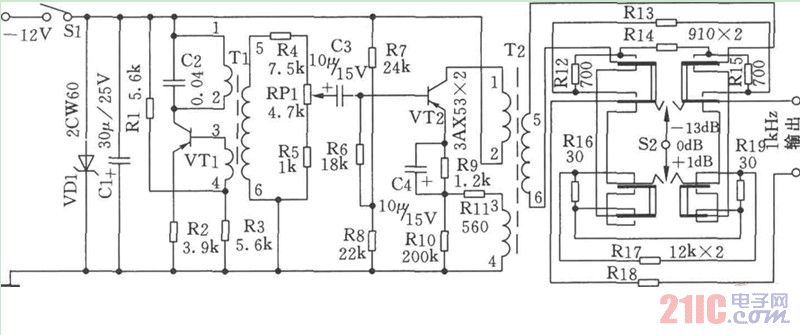

本電路可產生lkHz的信號并有三種輸出電平選擇。它可用于通訊設備的測試和障礙檢修，也可快速、準確地尋找出電視機、音響、收音機及其它低頻放大電路的故障點。因此，它是電子設備中理想的信號源。

元器件選擇：電阻采用RJ-0.125，電容采用CBM，電解電容采用CDX，開關Sl：KNX(2×1)，S2： JT360(小型扳鍵)。變壓器Tl、T2：采用MTT25鐵氧體磁罐，Tl的L1-2用Φ0.09mm高強度漆包線，繞制1540匝，L3-4用中0.09mm高強度漆包線，繞制150匝，L5-6用Φ0.09mm高強度漆包線，繞制330匝；T2的L1-2用Φ0.09mm高強度漆包線，繞制1528匝，L3-4用Φ0.09mm高強度漆包線，繞制162匝，L5-6用奪0.09mm高強度漆包線，繞制540匝。
