開關電源體積小、損耗小，經常用于數字電路中。但它的噪聲較大。若在模擬電路中采用開關電源，電源噪聲會出現在輸出端。開關電源的噪聲會進入供給開關電源功率的輸人電源，因此，在處理微弱電平信號電路與高阻抗電路中不宜采用開關電源。

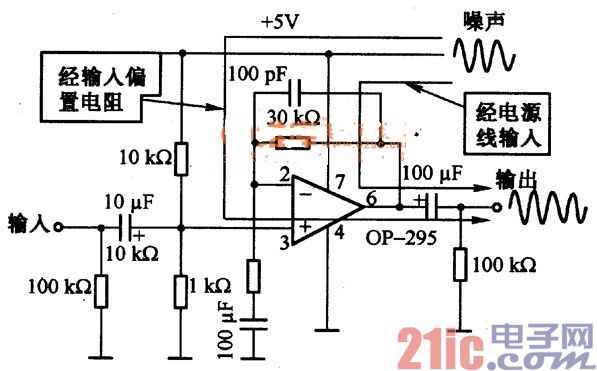

如圖是由單電源工作運放構成的增益為30dB的同相放大電路。電源噪聲的路徑如圖所示，一條是通過運放的電源端子進入輸出端，另一條是通過輸入端的偏置電阻從電路輸大端進人輸出端。
