觸發雙穩態電路圖

觸發雙穩態電路圖
提問者:林宇宣55 地點:- 瀏覽次數:7577 提問時間:01-11 01:00
我有更好的答案
提 交
1條回答
zaichenxi 01-15 11:56

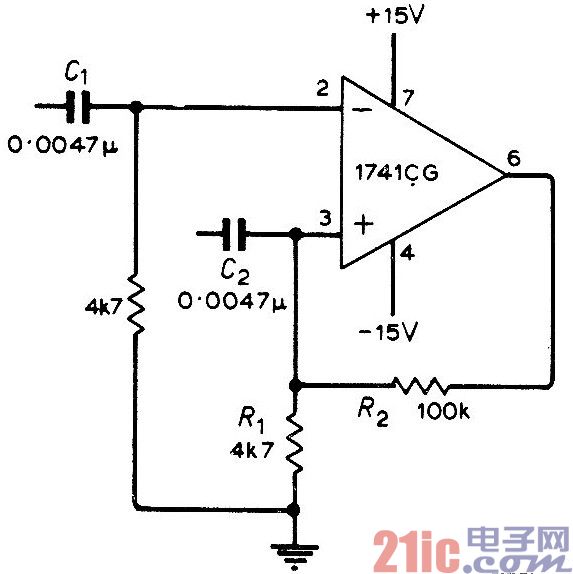

正反饋通過R2和R1到達運算放大器中,于是放大器的輸出要么保持在正飽和極限,要么在負飽和極限。為了改變輸出的狀態,觸發脈沖可以通過C1或者C2到達任何一個輸入端,按要求,脈沖的極性應該產生依靠電路狀態而定的轉換,這一點需要通過實驗來驗證。
