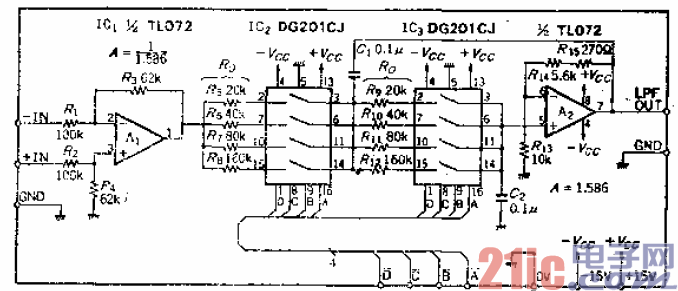

從電路圈可以看出，該電路主要是2節巴特沃次濾波器，

為了使口=0. 707,反饋放大器的放大倍數d取d=3-（1/Q）

=1. 5860

??? 輸人放大器為差動輸入式，也可把一輸入端接地，只用

一個輸入端，其衰減量應和濾波器增益量（I．58 6倍）相等，

以確保通帶增益為OdB。反饋電阻Rs為63k92 (Rs=i00 kO

?1. 568=63kQ),冒系列最接近的阻值是62 kC20

??? 關于頻率設定電阻置-：口i.Ca采用了容易得到的0,1ⅡF

電容器，根據最低頻（即每檔的截止頻率）計算矗。，當，=

10Hz時，丑。=1止石×0*1×l0-o x 10=159. 2kQ}，=20Hz

時，Ro =159,2kC) xl／2=79.6k O，，=40 Hz時，囂。

= 39, 8kQ，，每遞增2倍，曰o就降低1/2 0如果最低頻率，取

30Hz，』和丑為“工”電平，礬則為53. 33kQo通過設定l～

1 5的數據，即可使截止頻率fc在】O~isOHz范圍內變化。因

為要串聯模擬開關的通態電阻，為了盡量減少誤差，R。用了

較高的阻值，最小阻值為20kQ，假定r。-為500，截止頻率

比計算值低0.25%，選在實用上是允許的。本電路中每檔增

頻IOHz，如果每檔增頻iOOH ztCL.g王的容量應改為

0. OILiFo
