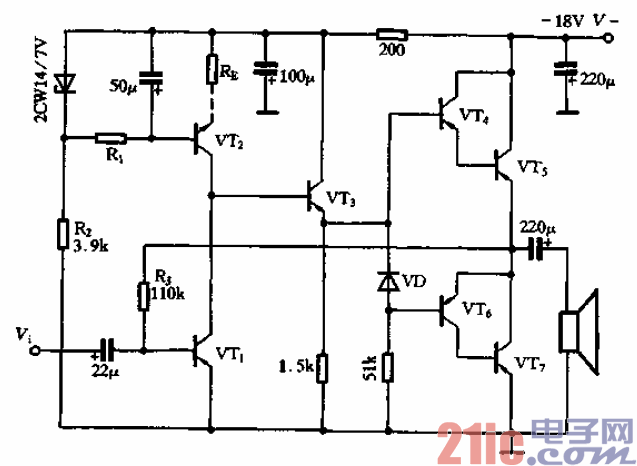

是又一種能抑澍電源波動影響的放大器。圖中，VT2和Ⅵ）l等元件組成恒流

源，作為電壓放大級rrl的負載o VT3組成射極跟隨器，用來降低電壓放大器的輸出阻

抗o這種用恒流源作負載的放大器具有很高的增益Kv(約55dB)o VT3的輸出可直接推動

由VT4～VT7組成的OTL功率輸出級工作，當輸入8mV的信號時，輸出功率可達2W。

此電路對電源電壓波動有30dB的抑制能力。因此可以采用十分簡單的電源供電，如圖所

示，電源濾渡電容僅用220t.JcFo此電路主要靠VTz的恒流特性來抑制電源波動的影響o

電路中恒流管VTz的恒流性能越好，抑制電源電壓波動的能力就越強。此外，在’VTz的

射極串人負反饋電阻RE（虛線所示），或增大VTi的盧值都能提高抑制能力。調節圖中的

Ri或RE可改變恒流值，亦即改變VTi的靜態工作點電流。調節R3可調整輸出端(VTs

射極)的直流電壓，使之等于電源電壓的一半。
