單電源供電的信號（函數）發生器電路圖

單電源供電的信號（函數）發生器電路圖
提問者：meiqin 地點：- 瀏覽次數：9286 提問時間：01-23 15:36
我有更好的答案
提 交
1條回答
ljmlvmd 01-25 09:43

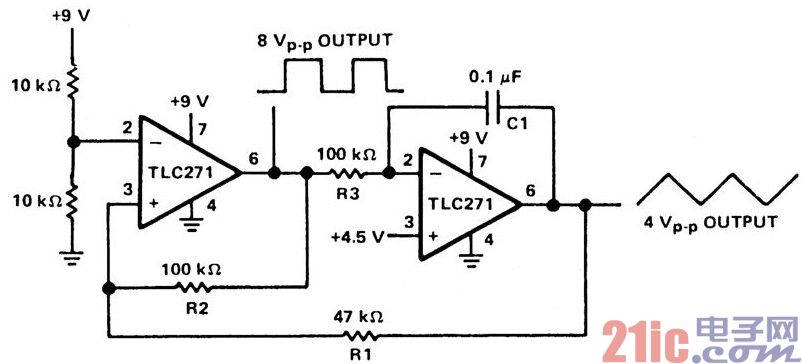

該電路的輸出波形既可以是方波的也可以是三角波的。左邊區域的功能和使用正反饋磁滯比較儀電路的功能是一樣的。反相輸入在電源的一半處被電阻R4和R5偏置。輸出反饋到第一階的同相輸入以控制頻率。方波的振幅是第一階的輸出擺動，也就是8V。
