模擬電路電橋電路

電橋傳感隔離放大器(ISO212、OPA1013)電路圖

電橋傳感隔離放大器(ISO212、OPA1013)電路圖
提問者：60user45 地點：- 瀏覽次數：4947 提問時間：08-01 01:03
我有更好的答案
提 交
1條回答
tianyu28 08-10 20:11

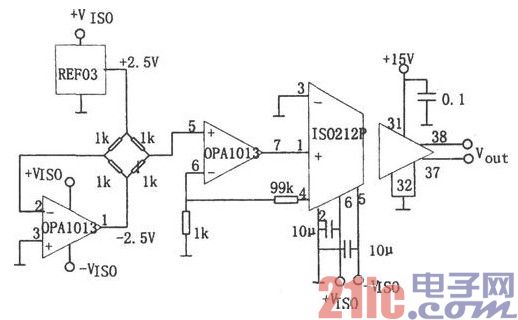

許多傳感器如應變片、鉑電阻、壓力傳感器、瓦斯檢測等都采用電橋作為采樣電路，以取出差動信號。如圖所示電路利用單電源高精度雙運OPA1013作為前置放大，利用雙口隔離小型化隔離放大器ISO212P作為后級隔離放大器。

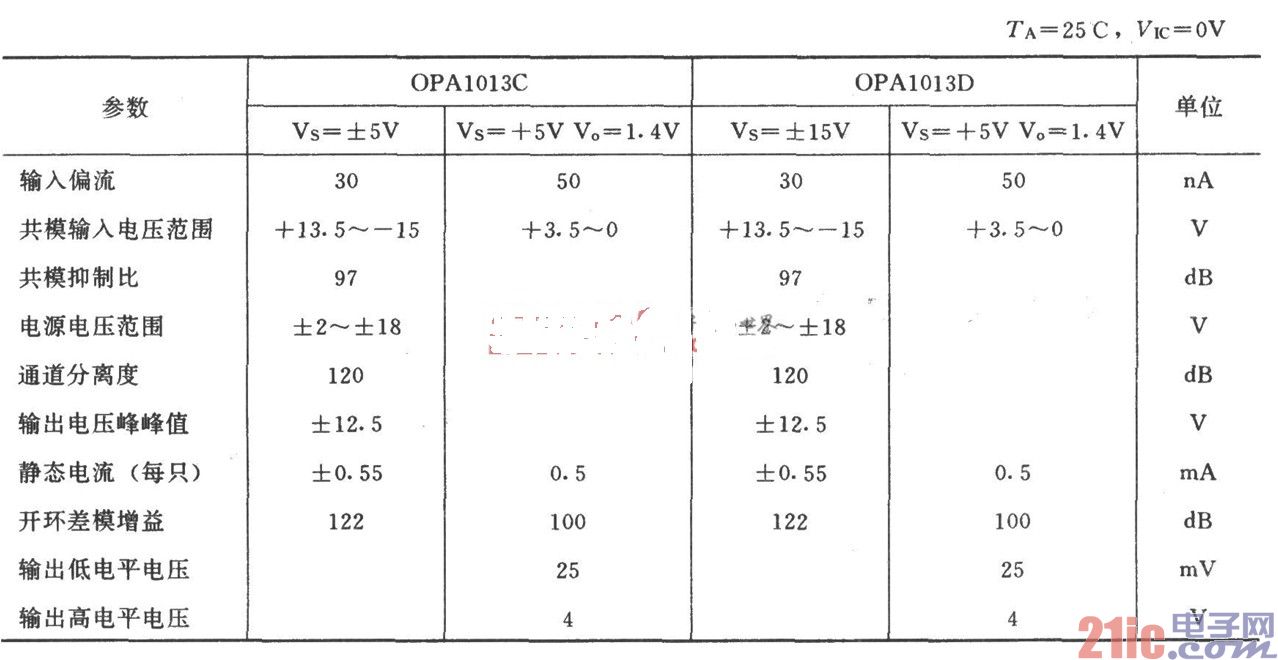

OPA1013雙運放的主要參數(典型值):
