收音機高頻放大電路

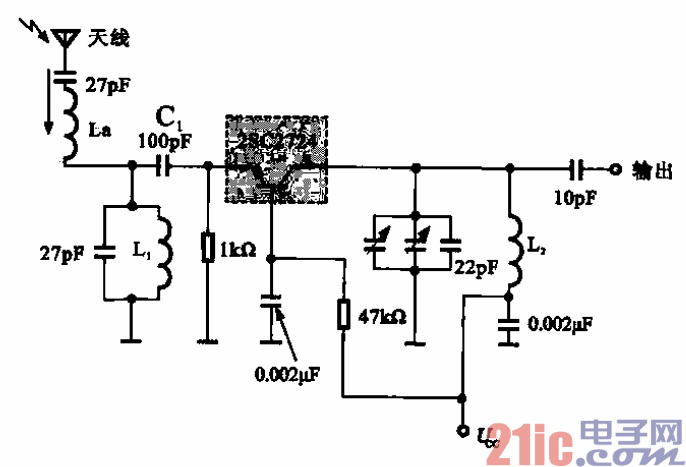

所示是一個調頻(FM)收音機高頻放大電路的實例，天線接收的高頻信號(約100 MHz)
由這個放大器進行放大。這種放大器具有高頻特性好、工作比較穩定的特點。
該電路中，天線接收信號后，分別經LC組成的串聯諧振電路和LC并聯諧振電路調諧后輸出所需的
高頻信號，經耦合電容器cl后送入晶體管的發射極，由晶體管2SC2724進行放大。在集電極輸出電路中
設有LC諧振電路，它與高頻輸入信號諧振起選頻作用。
