模擬電路玩具電路

玩具車的電動機驅動電路

玩具車的電動機驅動電路
提問者：技術發(fā)廣告 地點：- 瀏覽次數：7977 提問時間：05-13 18:14
我有更好的答案
提 交
1條回答
gywefwf 05-18 08:27



玩具車的電動機驅動電路

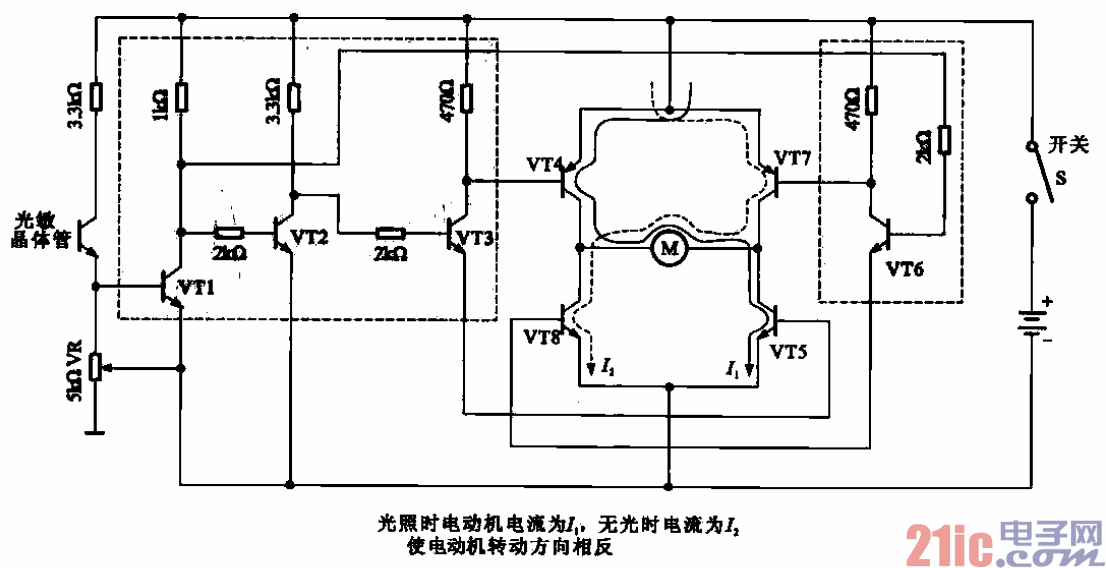

所示是玩具車電動機驅動電路的電路圖。該電動機驅動電路是一種光控雙向旋轉的驅動電動

機電路．光敏晶體管接在VT1的基極電路中，有光照時光敏晶體管有電流，則VT1導通：無光照時則、rr]

截止。有光照時，rri導通，VI2截止，VT3導遁，VT4導通，VT5導通，則有電流Il出現，于是電動

機正轉；無光照時，VT1截止，VT6導通，VT7導通，VT8導通，則有電流丘出現，電動機反轉。
