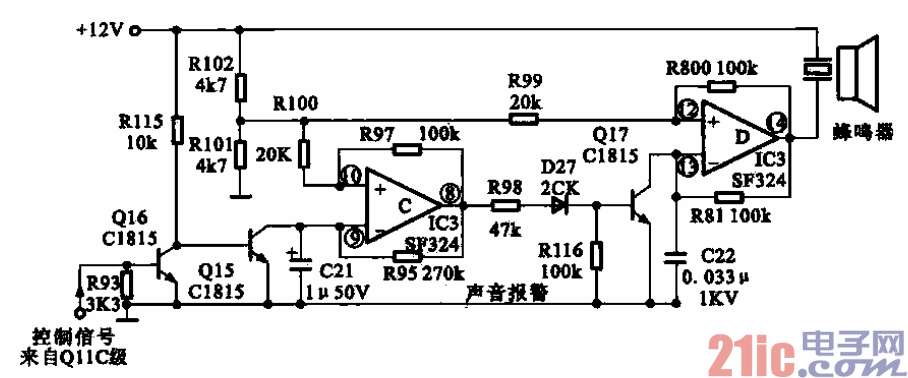

所示為電磁灶的報警電路。電磁灶在啟動、停機或者保護狀態下，為了提示用戶，就要使蜂

鳴器發出聲響。

??? 該電路采用了一個電壓比較器SF324。它實際上是一個運算放大器。這個運算放大器是根據◎、⑩

腳輸入信號電平的高低變化，決定其⑧腳輸出的信號變化。

??? 12 V電壓經過引線加到蜂鳴器的一端，蜂鳴器的另一端接在運算放大器SF324 (D)的@腳。由于

蜂鳴器的一端是12 V．若其另一端電壓低于12 V，在蜂鳴器里就會產生電流，這樣就會使蜂鳴器發出聲

響。如果運算放大器SF324 (D)輸出的是脈沖信號，蜂鳴器同樣會發聲，并且音調會發生變化，這就是

蜂鳴器的驅動方式。

??? 蜂鳴器什么時候發聲，什么時候不發聲，主要是靠控制電路控制的。比如微處理器電路檢測到過熱、

過壓等情況或者改換工作狀態的時候，就會產生一個控制信號。該控制信號送入Q16反向控制晶體管。

如果送入Q16的控制信號是高電平，晶體管Q16就會導通．Q16導通后，晶體管集電極就會接地，同時

晶體管Q15的基極也隨之接地，晶體管Q15截止；反之，晶體管Q16截止，晶體管Q15就會導通。晶體

管Q15導通后，運算放大器SF324 (C)的⑨腳就變成了低電壓。如果晶體管Q15截止，運算放大器SF324

(c)的⑨腳就呈高電壓，運算放大器SF324 (C)⑩腳的電壓是電源經過分壓電躊送來的，這個電壓是

不變的。所以，控制信號的電壓送到SF324(C)的◎腳，◎腳電平的高低就會改變運算放大器SF324 (C)

的輸出，運算放大器SF324 (C)的輸出又控制晶體管Q17。若運算放大器SF324 (C)輸出的是高電平，

晶體管Q17就會導通，運算放大器SF324 (D)的@腳會變成低電平，若晶體管Q17截止，運算放大器

SF324 (D)的⑩腳就會變成高電平。若@腳的電平高于@腳t運算放大器SF324@腳的電壓就會下降t

這時候蜂鷗器就會發聲。所以，通過對電壓的檢測就會檢測出是否有故障，即如果該發聲的時候蜂鳴器不

響，就應該檢測運算放大器的@腳的電壓及晶體管Q17。運算放大器C、D都集成在SF324里面，當蜂鳴

器不報警了就應該檢測SF324．重點檢測輸出端。如果@、@腳的輸出不正常，可以先檢測SF324電源供

電是否正常。因為供電不正常，就不能使運算放大器正常工作。如果電壓不正常，輸出又不對，那就表明

運算放大器SF324損壞，需要更換。
