?鋸齒波信號發生器實際上就是張弛振蕩電路延伸與運用，圖所示為典型的張弛振蕩器及輸出電

壓三角波波形。如果運算放大器的輸入端在+，一電壓之間切換，則輸出端會有三角波信號及輸出電壓三角

波波形，利用這個特點可以組成所需要的振蕩電路。

??? 當開關切換在位置1時，施加的是負電壓，此時輸出的是正相斜坡電壓{當開關切換在位置2時，

此時輸出的是負向斜坡電壓。如果開關以固定的時間間隔來回切換，則輸出是由交替的正相和負向斜坡電

壓所組成的三角波。

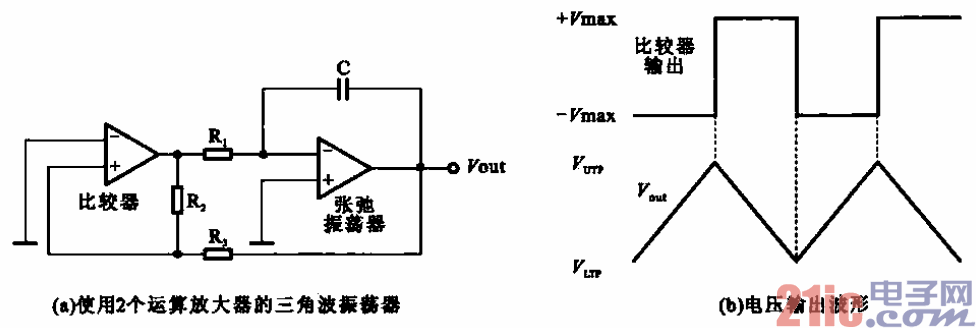

??? 張弛振蕩器的一種實際應用是使用電壓比較器來執行切換功能，圖所示是使用了2個運算放大

器組成的三角波振蕩器及輸出波形。

??? 首先假設比較器的輸出電壓為負電位最大值，此時輸出經由Ri接到張弛振蕩器的反相輸入端，在張

弛振蕩器的輸出端產生正相斜坡電壓。當斜坡電壓值到達上觸發點時，比較器的輸入端也得到正電位最大

值。此正電位使張弛振蕩器的斜坡電壓從最高點逐漸下降，并改變到負電壓方向。斜坡電壓在這一個方向

持續下降，一直到比較器的下觸發點為止。然后比較器的輸入也降到負電位最大值，然后持續重復此循環，

輸出連續的三角波。
