模擬電路運算放大電路

寬帶運算放大電路結構

寬帶運算放大電路結構
提問者：瀟楓2016 地點：- 瀏覽次數：7877 提問時間：05-02 08:09
我有更好的答案
提 交
1條回答
q153605268 05-10 23:23

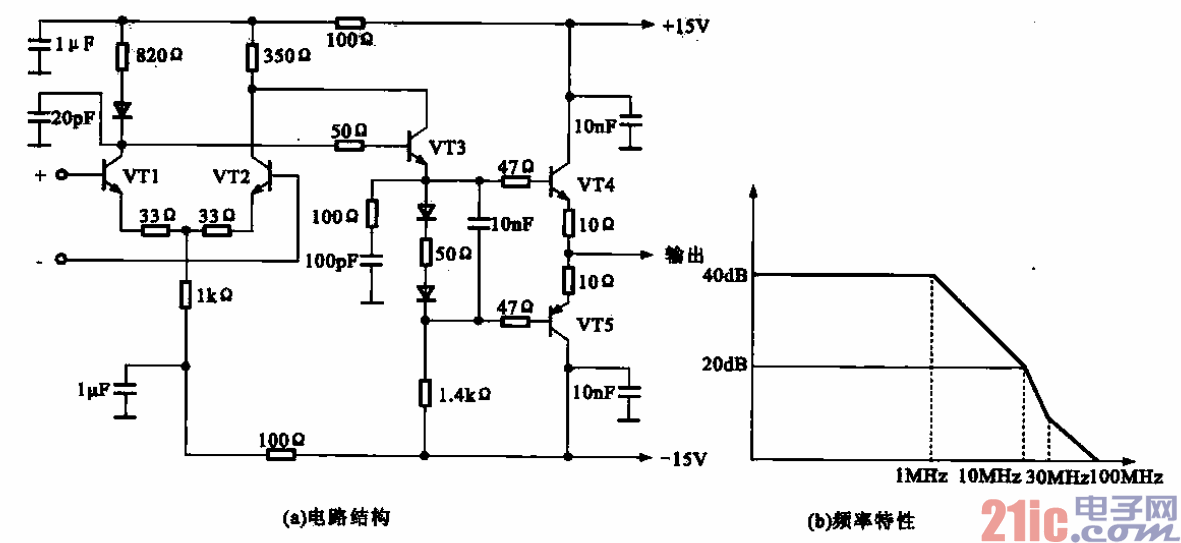

寬頻帶高輸出運算放大電路結構如圖所示，它是由差動信號輸入電路(VT1、vn)、激勵放大

器V13和互補推挽輸出級(VT4、VT5)等分離元器件構成的運算放大器。各級間均為直接耦合，放大信

號的頻率范圍從直流開始，高頻可達30 MHz。這種電路適合應用于信號的測量。如果晶體管選擇高頻性

能好的器件，斤可達I OH，該放大器的頻率范圍還可延伸。
