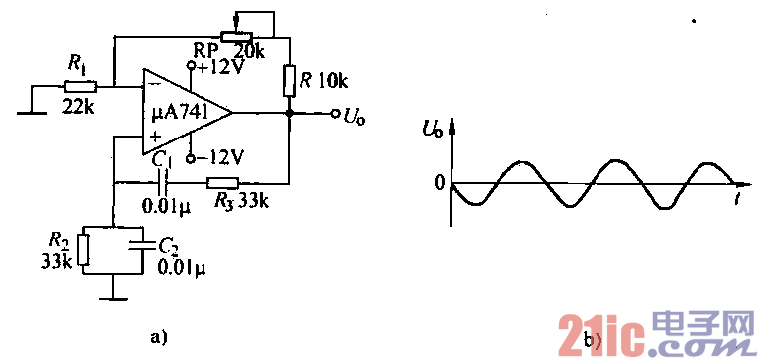

正弦振蕩電路由下列幾部分組成；

??? 放大部分：由運算放大器pLA741、

RP、Ri組成穩幅環節，它和運算一

起構成基本放大電路。選頻網絡由

R3 Ci串聯和RzG并聯組成。

??? 正反饋網絡：由風C，跨接于放

大器輸入、輸出之間來形成。品C．、

Rz Cz串并聯和放大器結合，構成具

有選頻特性的正反饋。

??? 由選頻網絡的特性可知，網絡

的固有頻率fa =l／2耳[C (Rz -Ri=

R、cI =C2 =C)，在此頻率下，放大

器輸出電壓與反送到同相輸入端的電壓相位相同，”滿足正反饋，其正反饋系數F=Ui+/Uo -1／3為最大．

根據正弦振蕩電路的自激振蕩條件可知，該頻率必須滿足自激振蕩的要求。但由于運算放大器開環增益A

很大，故AF=A×寺≥1，輸出電壓波形產生嚴重的失真（近似為方渡），為此，在電路中加入R】、RP組

成的負反饋．目的是消除失真。這樣基本放大電路就成為具有負反饋網絡的同相輸入的放大器，其A。f—

1+RRP /RRI。

? 調節RP，便改變了基本放大電路的電壓放大倍數，根據正弦振蕩電路幅值平衡條件AvF F-1，可知，

當AwF
使其為某一值時，保證Av-F略大于1．即1+RRP/RR1≥3時，輸出為正弦波，
