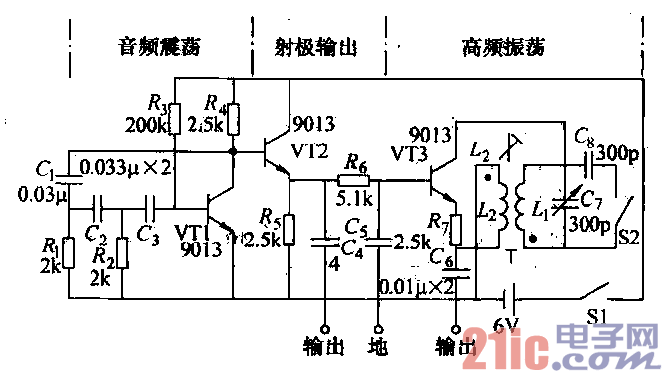

在調試和修理家用電器中，經常要用到高低頻信號。圖11-24是簡易高低頻信號發生器，它能夠輸出

1000Hz的音頻信號、465kHz的中頻信號和525～1650kHz的高頻信號。它是由音頻振蕩器、射極輸出器

和高頻振蕩器三部分組成。

??? (1)音頻振蕩器晶體管VT1等組成音

頻振蕩器，音頻信號從集電極輸出，經過

GRi、Cz Rz、．G和VT1輸入電阻組成的三段

移相網絡送回到VT1的基極。移相的結果，

使送回到基極的信號比集電極的信號超前

180。，形成正反饋，產生音頻振蕩，輸出約等

于1000Hz的音頻信號，直接加在晶體管VT2

的基極上。

??? (2)射極輸出器? 由、VT2等組成的射極輸

出器，安排在音頻振蕩器和高頻振蕩器之間。

它輸入阻抗高、輸出阻抗低，能解決前后級的

阻抗匹配問題，并防止前后綴之間的影響。

??? (3)高頻振蕩器由晶體管VT3等組成的高頻振蕩器，采用變壓器耦合振蕩電路，振蕩頻率由變壓器

一次側電感L．和回路電容器G、C決定。1000Hz的音頻信號經過VTZ輸入到VT3的基極上，對高頻振

蕩信號進行調幅，然后由G輸出已調幅的高頻信號。

??? 電路中的颶、R是VT1、VT2的偏置電阻。VT2的集電極發射極之間的電阻以及Rs、R是VT3的

偏置電阻。Ro對音頻信號還起衰減作用。

??? S】是電源開關，S2是中頻和高頻選擇開關。合上S2．G和C8并聯，調節C7，振蕩頻率可以在450—

550kHz之間連續變化，能夠獲得465kHz的中頻頻率。打開S2，C8斷開，調節C7，振蕩頻率可以在525～

1650kHz之間連續變化。

?
