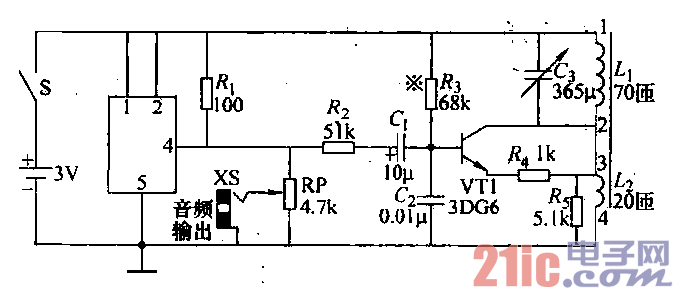

音頻、高頻信號發生器如圖所示?？奢敵鲆纛l信號、465kHz中頻譜幅信號、52,5Hz4-16Q5kHz

高頻調幅信號。VT1等構成高頻振蕩器，振

蕩頻率由G、L．決定。音樂集成塊產生的音

頻信號一方面從插孔XS輸出，另一方面經

R、c1去調制高頻信號，產生調幅波。電位

器RP用來調節音頻輸出信號的大小。中、高

頻信號由磁性天線直接輻射輸出，可通過改變

信號發生器與接收機的距離及相對位置來調節

輸出信號的大小。磁性天線中的磁棒順向Wl

繞70匝，W2繞20匝。G為調諧電容，改變

C3應能覆蓋460kHz—1610kHz，否則可增減

Wl匝數來達到。焉為偏置電阻，調節甬，使VT1集電極電流為0.8～1. 2mA即可。
