寬頻帶高頻信號放大器

寬頻帶高頻信號放大器
提問者：胡bbs3 地點：- 瀏覽次數：3482 提問時間：01-30 03:03
我有更好的答案
提 交
1條回答
60user101 01-30 16:53



寬頻帶高頻信號放大器

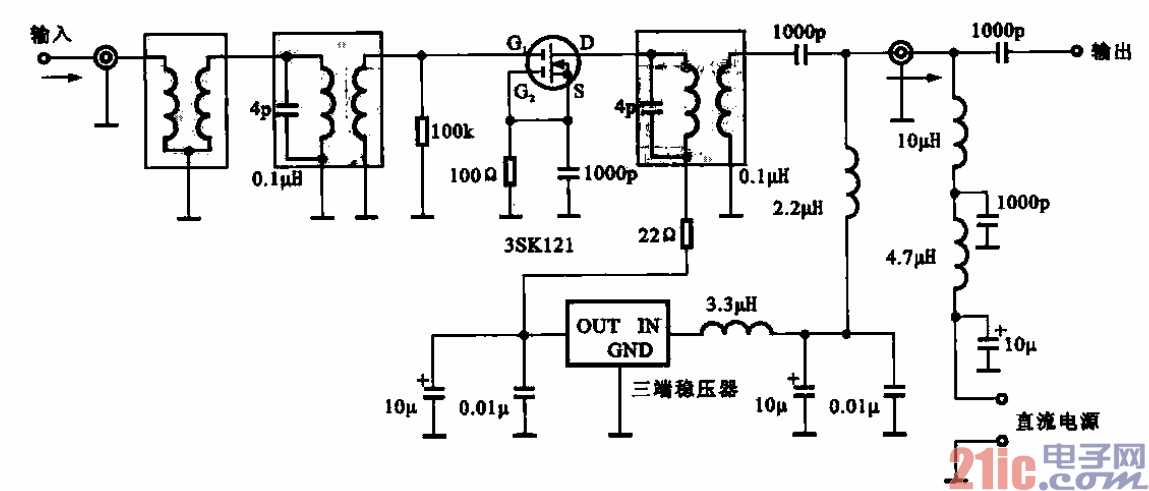

所示是采用雙柵極場效應晶體管的寬頻帶高頻信號放大器，高頻信號經兩級變壓器耦合后濾

除低頻信號，然后送到場效應晶體管的Gi，02為增益控制端。場效應晶體管具有輸入阻抗高，噪聲低的

特點。放大后的信號由漏極D輸出，漏極接有變壓器輸出，變壓器初級為接口加入，經兩繳LC濾波電路

和三端穩壓器為場效應管漏極提供直流偏壓。
